Каталог запасных частей к технике: SDLG LGB680. ARM MODULE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
13

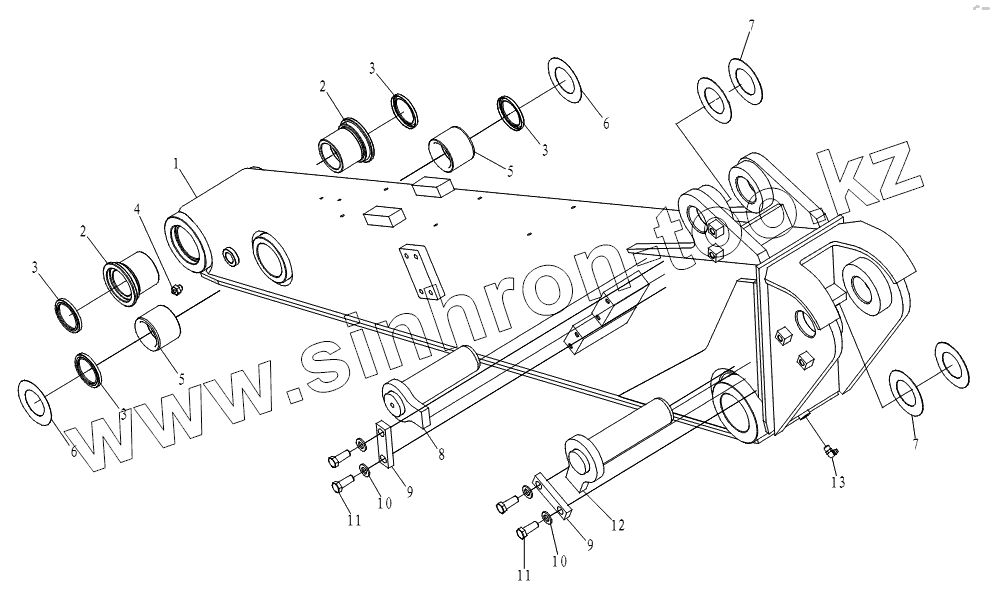

Позиция на иллюстрации Заводской номер детали Название детали
1 2617000303 ARM
2 2617000010 BUSHING
3 4190000124 SEALING WASHER VAY50X65X6
4 4030000065 GREASE NIPPLE
5 2617000009 BUSHING
6 2617000008 SPACER
7 4043000032 SPACER GB303-50x90x1
8 2617000030 PIN
9 2617000003 PLATE
10 4015000168 WASHER
11 4011000089 BOLT
12 2617000304 PIN
13 4030000199 GREASE NIPPLE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
