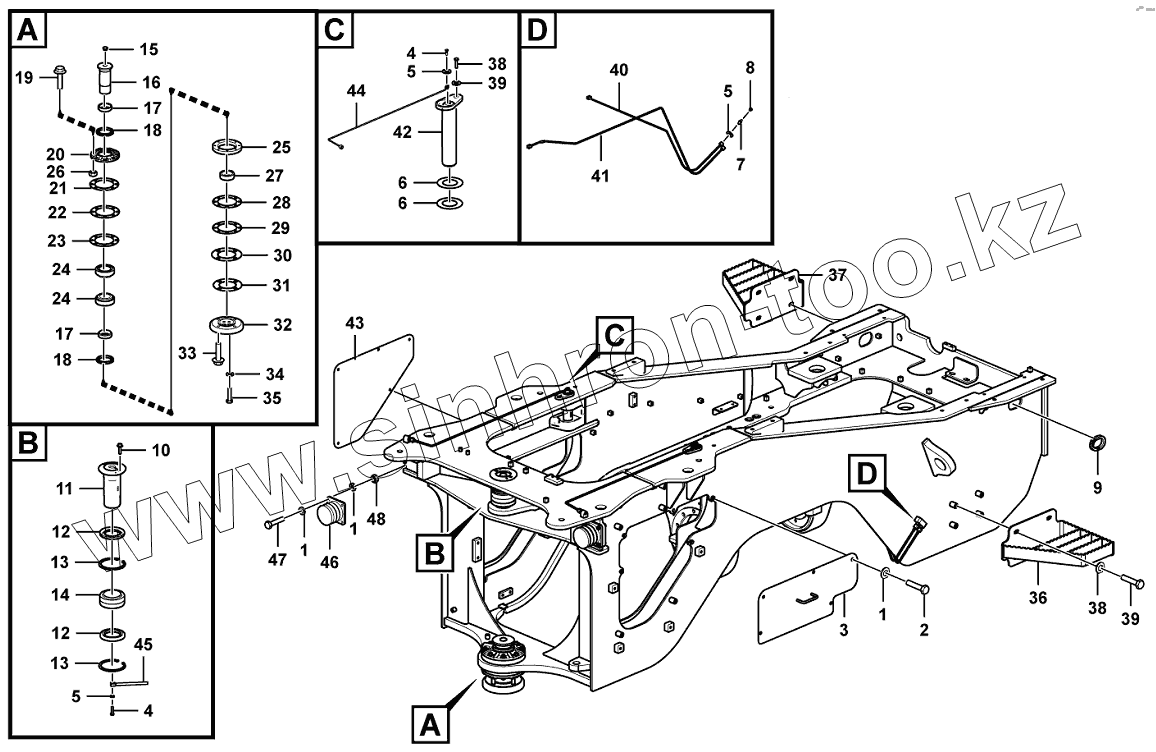

Каталог запасных частей к технике: SDLG LG969N. Rear frame and accessories
1
1
1
2
3
4
4
5
5
5
6
6
7
8
9
10
11
12
12
13
13
14
15
16
17
17
18
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4015000162 | Washer | |
| 2 | 4011000082 | BOLT | |
| 3 | 29270012231 | Cover plate | |
| 4 | 29250000291 | BOLT | |
| 5 | 29250000301 | WASHER | |
| 6 | 4043000374 | Shim | |
| 7 | 29250014121 | Nipple | |
| 8 | 4030000065 | GREASE NIPPLE | |
| 9 | 29270009101 | Rubber sleeve | |
| 10 | 4011000474 | BOLT | |
| 11 | 29270010071 | Pin | |
| 12 | 29270010081 | Sealing ring | |
| 13 | 4015000270 | Retaining ring | |
| 14 | 4021000243 | Spherical plain bearing | |
| 15 | 29270009421 | Plastic plug | |
| 16 | 29270010881 | Pin | |
| 17 | 29270010131 | Bushing | |
| 18 | 4030000260 | Sealing ring | |
| 19 | 4011000983 | Screw | |
| 20 | 29270010181 | Flange | |
| 21 | 29270010161 | Shim | |
| 22 | 29270010151 | Shim | |
| 23 | 29270010171 | Shim | |
| 24 | 4021000244 | Roller bearing | |
| 25 | 29270010141 | Flange | |
| 26 | 4013000214 | Nut | |
| 27 | 29270010891 | Grommet | |
| 28 | 29270010241 | Shim | |
| 29 | 29270010251 | Shim | |
| 30 | 29270010231 | Shim | |
| 31 | 29270010221 | Shim | |
| 32 | 29270010261 | Flange | |
| 33 | 4011000269 | Screw | |
| 34 | 4015000181 | WASHER | |
| 35 | 4011000069 | BOLT GB5782-M16x90EpZn-8.8 | |
| 36 | 29270010781 | Foot step | |
| 37 | 29270010821 | Foot step | |
| 38 | 4011000197 | BOLT | |
| 39 | 4015000168 | WASHER | |
| 40 | 29270014751 | Pipe | |
| 41 | 29270014731 | Pipe | |
| 42 | 29270010271 | Pin | |
| 43 | 29270014791 | Cover plate | |
| 44 | 29270014161 | Lubricating pipe | |
| 45 | 29270014771 | Pipe | |
| 46 | 4190001829 | Absorber | |
| 47 | 4011000514 | BOLT GB5783-M10x45EpZn-8.8 | |
| 48 | 4013000007 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
