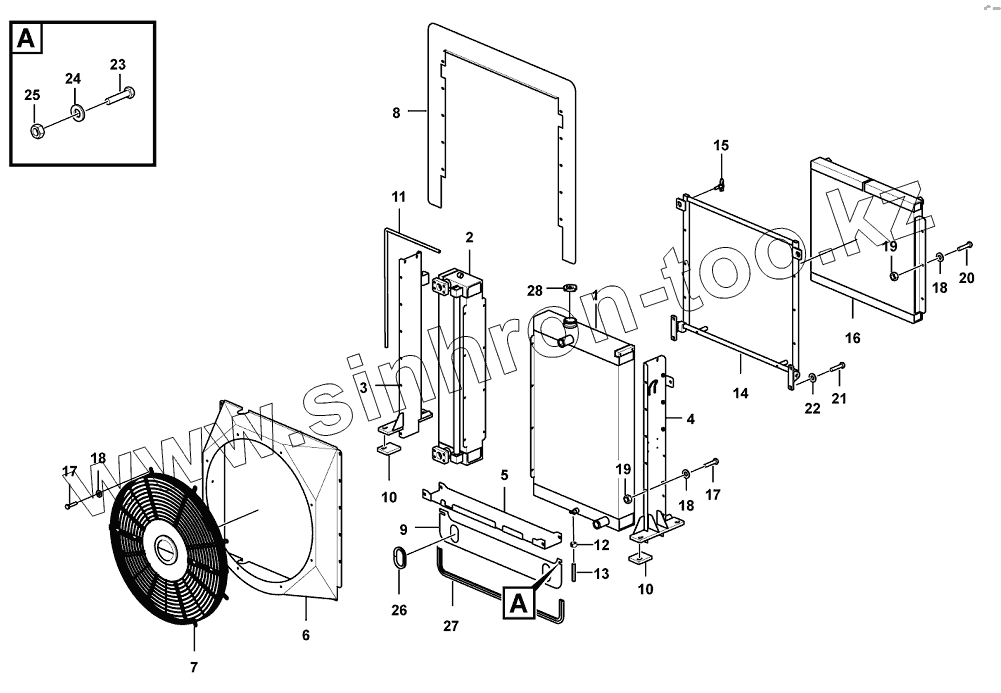

Каталог запасных частей к технике: SDLG LG969N. Radiator assembly
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4110002286001 | Radiator | |
| 2 | 4110002025002 | Radiator | |
| 3 | 4110002286002 | Framework | |
| 4 | 4110002286003 | Framework | |
| 5 | 4110002286004 | Framework | |
| 6 | 4110002286005 | Fan shroud | |
| 7 | 4110002025008 | Bonnet | |
| 8 | 4110002286006 | Wind deflector | |
| 9 | 4110002025010 | Wind deflector | |
| 10 | 4110002025011 | Damper mat | |
| 11 | 4110002025012 | Rubber pipe | |
| 12 | 4110002286007 | Clamp | |
| 13 | 4110002025013 | Rubber pipe | |
| 14 | 4110002286008 | Radiator bracket | |
| 15 | 4110002035002 | Lock | |
| 16 | 4110002286009 | Oil cooler | |
| 17 | 4110002025015 | Bolt | |
| 18 | 4110002025016 | Washer | |
| 19 | 4013000363 | Nut | |
| 20 | 4011000277 | BOLT | |
| 21 | 4011001300 | Screw | |
| 22 | 4015000197 | WASHER | |
| 23 | 4011001371 | Bolt | |
| 24 | 4110002025019 | 631530 | |
| 25 | 4013000011 | NUT | |
| 26 | 4110002025021 | 829002 2x9x12.5 | |
| 27 | 4110002025020 | 829001 2x12x26 | |
| 28 | 4110002115 | Cap |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
