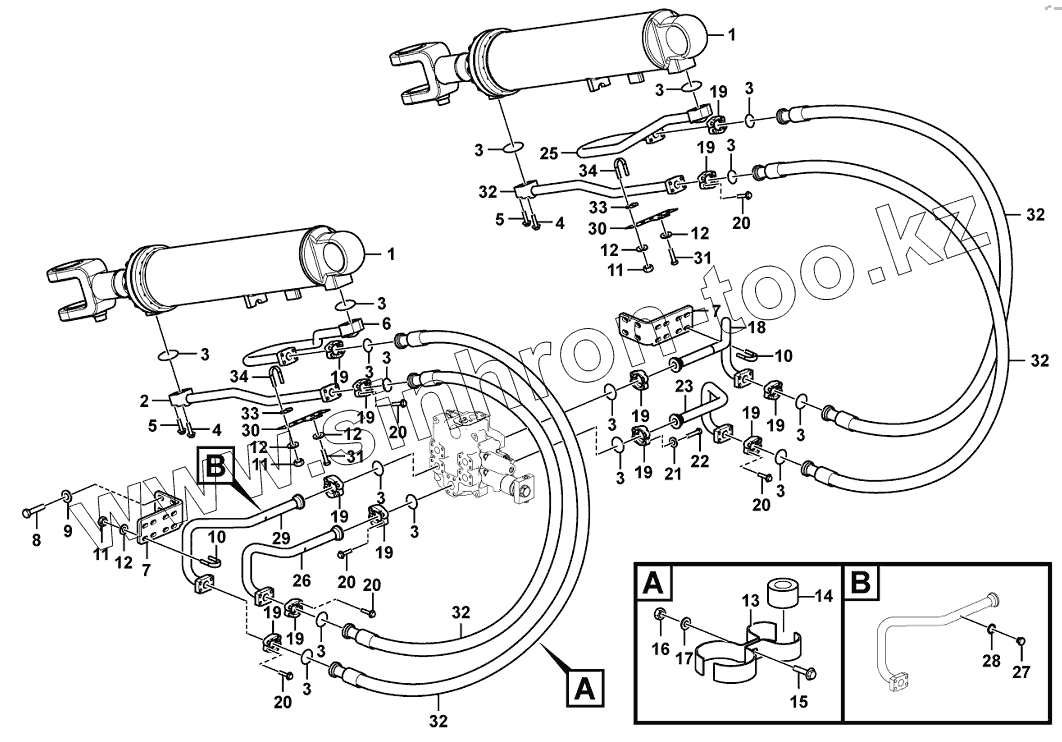

Каталог запасных частей к технике: SDLG LG969N. Lifting cylinder hydraulic system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
5
6
7
7
8
9
10
10
11
11
11
12
12
12
12
12
13
14
15
16
17
18
19
19
19
19
19
19
19
19
19
19
19
19
20
20
20
20
20
20
21
22
23
25
26
27
28
29
30
30
31
31
32
32
32
32
32
33
33
34
34
Позиция на иллюстрации Заводской номер детали Название детали
1 4120004405 Lifting arm
2 29130013651 Pipe
3 4030000026 O-RING
4 4011000473 BOLT
5 4011000309 BOLT
6 29130013671 Pipe
7 29130013691 Bracket
8 4011000089 BOLT
9 4015000168 WASHER
10 4041000958 U-BOLT
11 4013000007 NUT
12 4015000197 WASHER
13 29130010821 Clamp
14 4041000869 CUSHION
15 4011000458 BOLT
16 4013000033 NUT
17 4015000072 WASHER
18 29130013701 Pipe
19 4041000026 FLANGE
20 4011000475 BOLT
21 4015000162 Washer
22 4011000053 BOLT
23 29130013721 Pipe
24 29130013731 Pipe
25 29130013751 Pipe
26 29130013771 Pipe
27 4041000774 PLUG
28 4041000767 O-RING
29 29130013781 Pipe
30 29130013141 Anchor plate
31 4011000082 BOLT
32 29130014321 Hose
33 4041001018 PLATE LGB160-3040
34 4041001017 U-BOLT LGB159-13040
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
