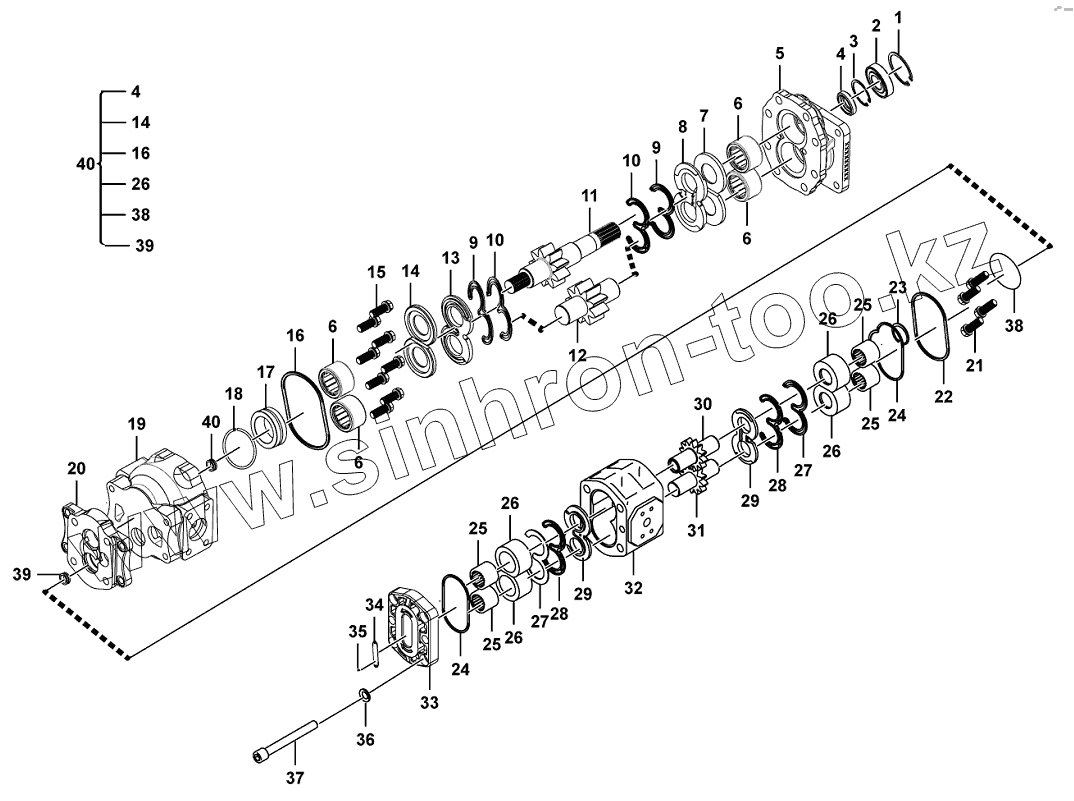

Каталог запасных частей к технике: SDLG LG969N. (370101) Gear pump

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

6

6

7

8

9

9

10

10

11

12

13

14

14

15

16

16

17

18

19

20

21

22

23

24

24

25

25

25

25

26

26

26

26

26

27

27

28

28

29

29

30

31

32

33

34

35

36

37

38

38

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120005488004		Retaining ring
2	4120003676001		Bearing
3	4120000171104		Retaining ring
4	4120005488006		Sealing ring
5	4120003117007		Cover
6	4120003117008		Needle bearing
7	4120001968020		Washer
8	4120001968022		Side board
9	4120001968009		Retaining ring
10	4120001968010		Sealing washer
11	4120003117009		Drive shaft
12	4120003117010		Shaft
13	4120001968021		Side board
14	4120001968019		Washer
15	4120003117011		Screw
16	4120001968007		Sealing ring
17	4120003117012		Spacer sleeve
18	4015000493		Snap ring
19	4120003117013		Pump body
20	4120003117014		Centering block
21	4014000055		SCREW GB70.1-M12x30EpZn-8.8
22	4120003117015		Sealing ring
23	4120000171114		Retaining ring
24	4120002486010		Sealing ring
25	4120002486003		Bearing
26	4120002486004		Sleeve
27	4120005357006		Retaining ring
28	4120005357007		Sealing ring
29	4120005357008		Side plate
30	4120005357010		Shaft
31	4120005357009		Drive shaft
32	4120002486011		Pump body
33	4120002486012		Cover
34	4120002486013		Name plate
35	4019000001		RIVET
36	4120000171119		Spring washer
37	4120003117016		Screw
38	4120003117018		Sealing ring kit

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
