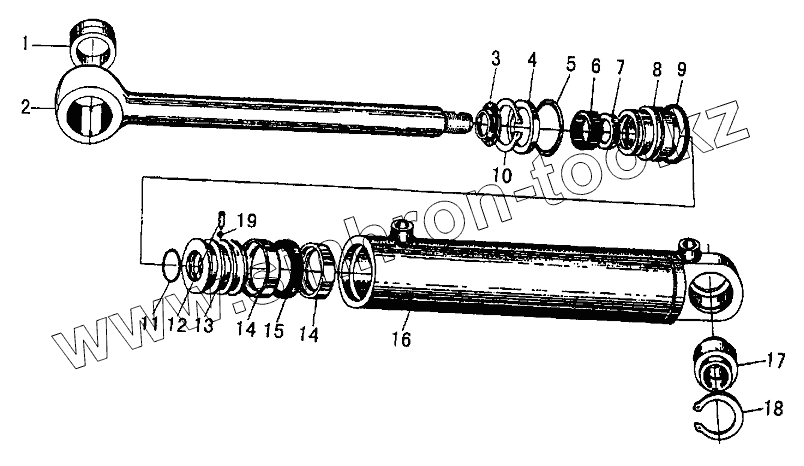

Каталог запасных частей к технике: SDLG LG969. STEERING CYLINDER
/28.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SHAFTSLEEVE | SHAFT SLEEVE | |
| 2 | PISTONROD | PISTON ROD | |
| 3 | PROOFRING | DUST-PROOF RING | |
| 4 | LOCKRING | LOCK RING | |
| 5 | SNAPRING | SNAP RING | |
| 6 | YX-RINGSEAL | YX-RING SEAL | |
| 7 | COMBINEDSEAL | COMBINED SEAL | |
| 8 | ORIENTEDSHEATH | ORIENTED SHEATH | |
| 9 | O-RING | O-RING | |
| 10 | SNAPRING | SNAP RING | |
| 11 | O-RING | O-RING | |
| 12 | SCREW | SCREW | |
| 13 | P1STON | P1STON | |
| 14 | SUPPORTINGRING | SUPPORTING RING | |
| 15 | COMBINEDSEAL | COMBINED SEAL | |
| 16 | CYLINDERBODY | CYLINDER BODY | |
| 17 | PLAINBEARING | SPHERICAL PLAIN BEARING | |
| 18 | RINGSNAP | RING SNAP | |
| 19 | STEELBALL | STEEL BALL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
