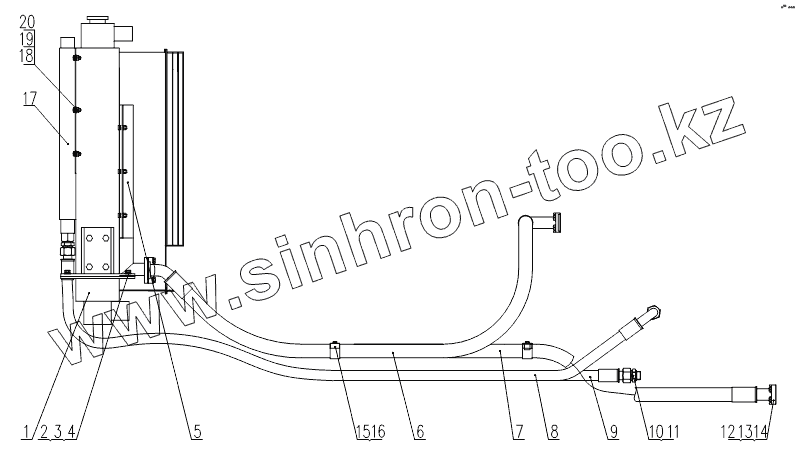

Каталог запасных частей к технике: SDLG LG969. RADIATOR ASSY
/3.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4110000341 | RADIATOR ASSY | |
| 2 | 4011000092 | BLOT GB5783-M12x50EpZn-8.8 | |
| 3 | 4015000026 | WASHER | |
| 4 | 4015000168 | WASHER | |
| 5 | 4120000597 | RADIATOR | |
| 6 | 2903000002 | OIL RETURN PIPE OF RADIATOR | |
| 7 | 4041000058 | TUBE LGB161-014243 | |
| 8 | 2903000753 | OIL TUBE FROM TRANSMISSION TO COOLER | |
| 9 | 2903000752 | OIL TUBE FROM COOLER TO TRANSMISSION | |
| 10 | 2903000827 | JIONT | |
| 11 | 4015000073 | WASHER | |
| 12 | 4011000479 | BOLT | |
| 13 | 4030000130 | O-RING | |
| 14 | 4041000011 | FLANGE | |
| 15 | 4011000458 | BOLT | |
| 16 | 2903000004 | CLAMP | |
| 17 | 4120001445 | SHAFTING OIL RADIATOR LG958 | |
| 18 | 4011000081 | BOLT | |
| 19 | 4015000162 | Washer | |
| 20 | 4013000007 | NUT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
