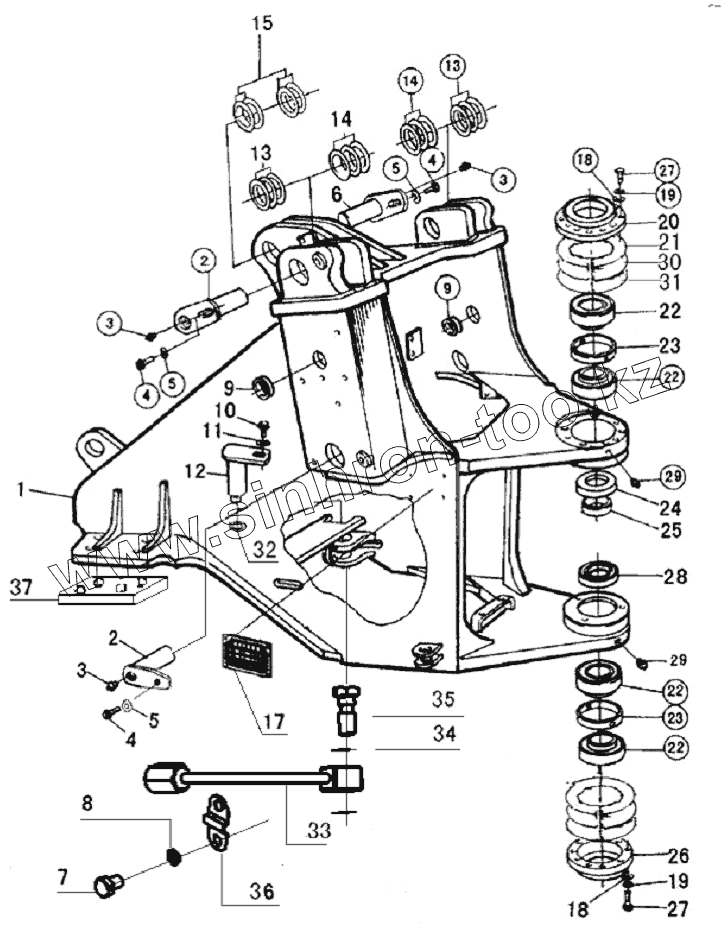

Каталог запасных частей к технике: SDLG LG969. FRONT FRAME

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

4

4

4

5

5

5

6

7

8

9

9

10

11

12

13

13

14

14

15

17

18

18

19

19

20

21

22

22

22

22

23

23

24

25

26

27

27

28

29

29

30

31

32

33

34

35

36

37

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2924000980		FRONT FRAME
2	4043000213		PIN LGB301-95x165x350-40Cr
3	4030000065		GREASE NIPPLE
4	4011000094		BOLT
5	4040000002		WASHER
6	4043000214		PIN LGB301-110x132x250Gx40Cr
7	4014000024		SCREW
8	4015000035		WASHER
9	2925000135		RUBBER SLEEVE
10	4011000197		BOLT
11	4040000001		WASHER
12	2925000812		WELDING PIN
13	4043000040		SPACER
14	4043000041		SPACER LGB303-95x160x2
15	4043000043		SPACER LGB303-110x180x1
16	4019000012		Rivet
17	2936000938		NAME PLATE
18	4015000016		WASHER GB93-12-65Mn
19	4015000168		WASHER
20	2925000009		DISC
21	2925000008		SPACER
22	4021000058		BEARING GB297-33116
23	2925000005		BUSH
24	4043000057		PUSTRING
25	2925000004		BUSH
26	2925000015		DISC
27	4011000061		BOLT GB5782-M12x35EpZn-8.8
28	4043000256		SEAL RING GB9877.1-B80x150x10
29	4030000101		FITING
30	2925000006		SPACER
31	2925000007		SPACER
32	4043000032		SPACER GB303-50x90x1
33	2925000787		OIL TUBE
34	2925000030		SPACER
35	2925000029		OIL BOLT
36	2925000031		PIPE CLIP
37	2925000769		PLATE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
