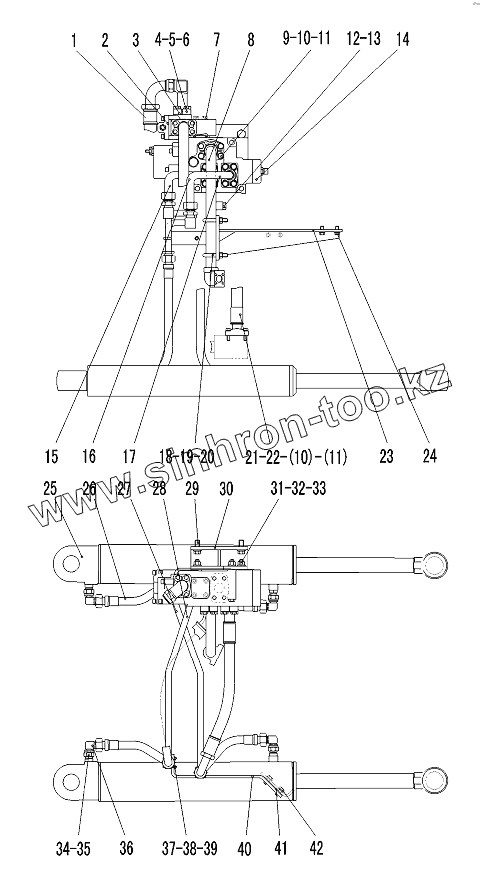

Каталог запасных частей к технике: SDLG LG969. STEERING CYLINDER ASSEMBLY
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4041000154 | TUBE LGB125014070 | |
| 2 | 4120000451 | PRESSURE RELIEF VALVE SXH25 | |
| 3 | 4030000026 | O-RING | |
| 4 | 29210007741 | BEND PIECE | |
| 5 | 4011000475 | BOLT | |
| 6 | 4041000026 | FLANGE | |
| 7 | 4014000144 | BOLT GB70.1-M10x70EpZn-8.8 | |
| 8 | 29210000021 | OIL INLET PIPE | |
| 9 | 4041000144 | FLANGED LGB117312552 | |
| 10 | 4011000479 | BOLT | |
| 11 | 4030000029 | O-RING | |
| 12 | 4041000774 | PLUG | |
| 13 | 4041000767 | O-RING | |
| 14 | 4120000504 | PILOT-ACINATED VALVE ZLF25A | |
| 15 | 29210000031 | OIL-PIPE | |
| 16 | 29210000231 | OIL RETURN PIPE OF FEATHER VALVE | |
| 17 | 29210000041 | OIL-PIPE | |
| 18 | 4011000556 | U-BOLT | |
| 19 | 4015000162 | Washer | |
| 20 | 4013000007 | NUT | |
| 21 | 4041000540 | TUBE LGB161012049 | |
| 22 | 4041000027 | FLANGE | |
| 23 | 29210008311 | BEARER | |
| 24 | 4011000447 | BOLT | |
| 25 | 4120000602 | STEER ING CYLINDERHSGL-100x55x435-910 | |
| 26 | 4041000647 | TUBE LGB124-006063 | |
| 27 | 29210000061 | STEEL TUBE | |
| 28 | 29210000071 | STEEL TUBE | |
| 29 | 4011000542 | BOLT GB16674-M14x25EpZn-8.8 | |
| 30 | 29210000081 | BRACKET OF FLUX AMPLIFIER | |
| 31 | 4011000054 | BOLT GB5782-M12x120EpZn-8.8 | |
| 32 | 4013000011 | NUT | |
| 33 | 4015000168 | WASHER | |
| 34 | 4041000143 | STAIGHT JOINT LGB120-02222 | |
| 35 | 4041000771 | O-RING | |
| 36 | 29210007691 | Nipple | |
| 37 | 4011000555 | U-BOLT JB/ZQ4321-18Zn-Q235A>F | |
| 38 | 4015000207 | WASHER | |
| 39 | 4013000028 | NUT | |
| 40 | 29210007701 | BEARER | |
| 41 | 29210000101 | RUBBER BLANKET | |
| 42 | 4011000474 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
