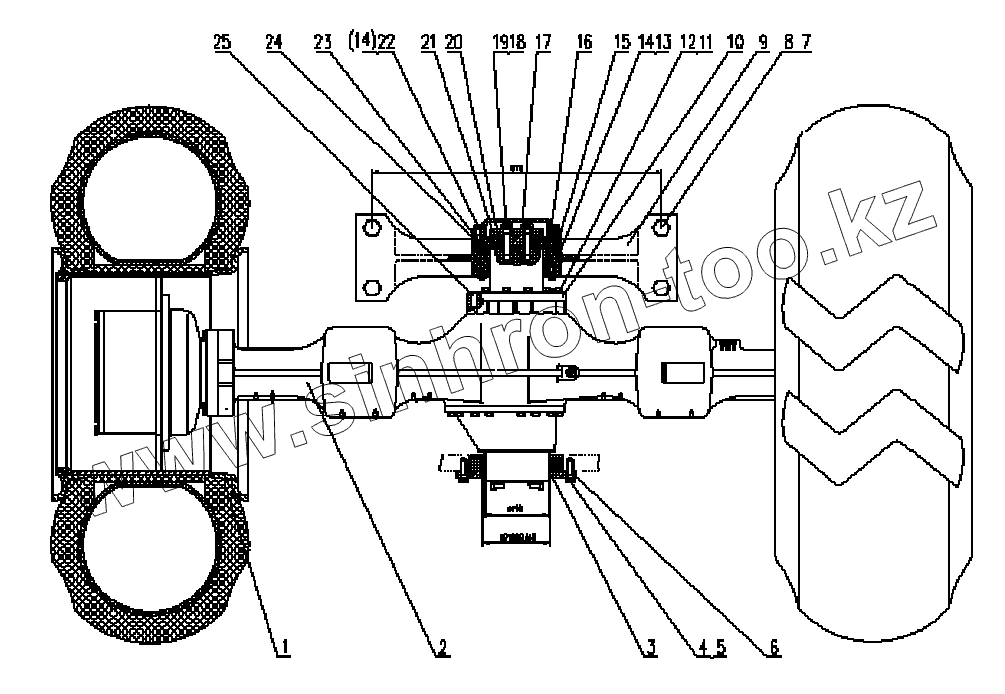

Каталог запасных частей к технике: SDLG LG969. REAR AXLE ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29070009051 | WHEEL ASSEMBLY | |
| 2 | 4110000045 | REAR AXLE | |
| 3 | 29090007601 | SLEEVE | |
| 4 | 4011000512 | BOLT GB5785-M16x1.5x50EpZn-8.8 | |
| 5 | 4015000098 | WASHER GB93-16-65Mn | |
| 6 | 29090007571 | BUSH | |
| 7 | 29090007581 | BOLT | |
| 8 | 4013000064 | LOCKING NUT | |
| 9 | 29090000091 | REAR AXLE BRACKET | |
| 10 | 29090007591 | SUPPORT SHAFT | |
| 11 | 4011000513 | BOLT GB5782-M14x50EpZn-10.9 | |
| 12 | 4015000027 | WASHER | |
| 13 | 4011000090 | BOLT | |
| 14 | 4015000026 | WASHER | |
| 15 | 29090000101 | SEALING COVER | |
| 16 | 4030000021 | O-RING GB3452.1-160x5.30G | |
| 17 | 29090000141 | COVER | |
| 18 | 4011000113 | BOLT GB5785-M20x1.5x90EpZn-8.8 | |
| 19 | 4015000030 | WASHER | |
| 20 | 29090000131 | SPACER | |
| 21 | 29090000121 | BUSHING | |
| 22 | 4011000064 | BOLT GB5782-M12x50EpZn-8.8 | |
| 23 | 29090000111 | BUSHING | |
| 24 | 29090000161 | SPACER | |
| 25 | 4016000065 | RIGHT BRACKET OF LAMP |
