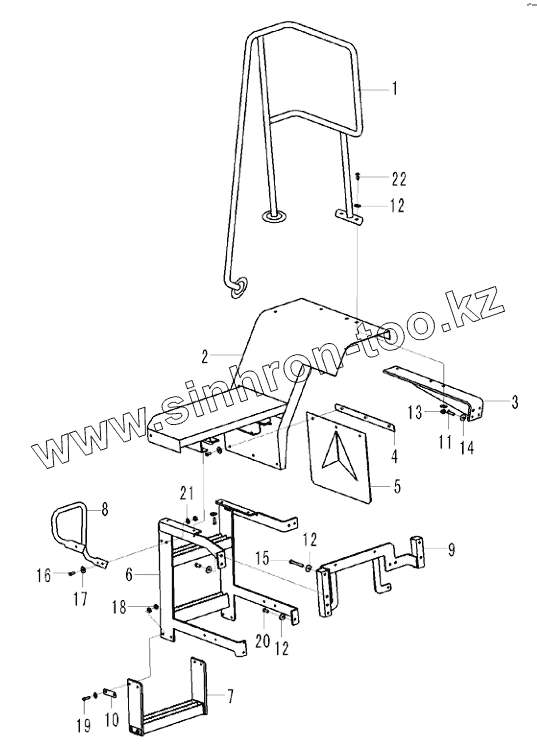

Каталог запасных частей к технике: SDLG LG958N. Right bench assembly M3-2934003006

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
10
11
12
12
12
13
14
15
16
17
18
18
19
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 29340024591 Hand rail
2 29340024531 Platform
3 29340022941 Support
4 29340024971 Plate
5 29340024991 Rubber plate
6 29340029791 Ladder
7 29340022611 Ladder
8 29340027852 Hand rail
9 29340029741 Bracket
10 29340022631 Plate
11 4011000089 BOLT
12 4011000197 BOLT
13 4015000186 WASHER
14 4013000011 NUT
15 4015000168 WASHER
16 4011000333 Screw
17 4011000084 BOLT
18 4013000007 NUT
19 4011000184 BOLT
20 4011000090 BOLT
21 4015000162 Washer
22 4011000091 BOLT
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
