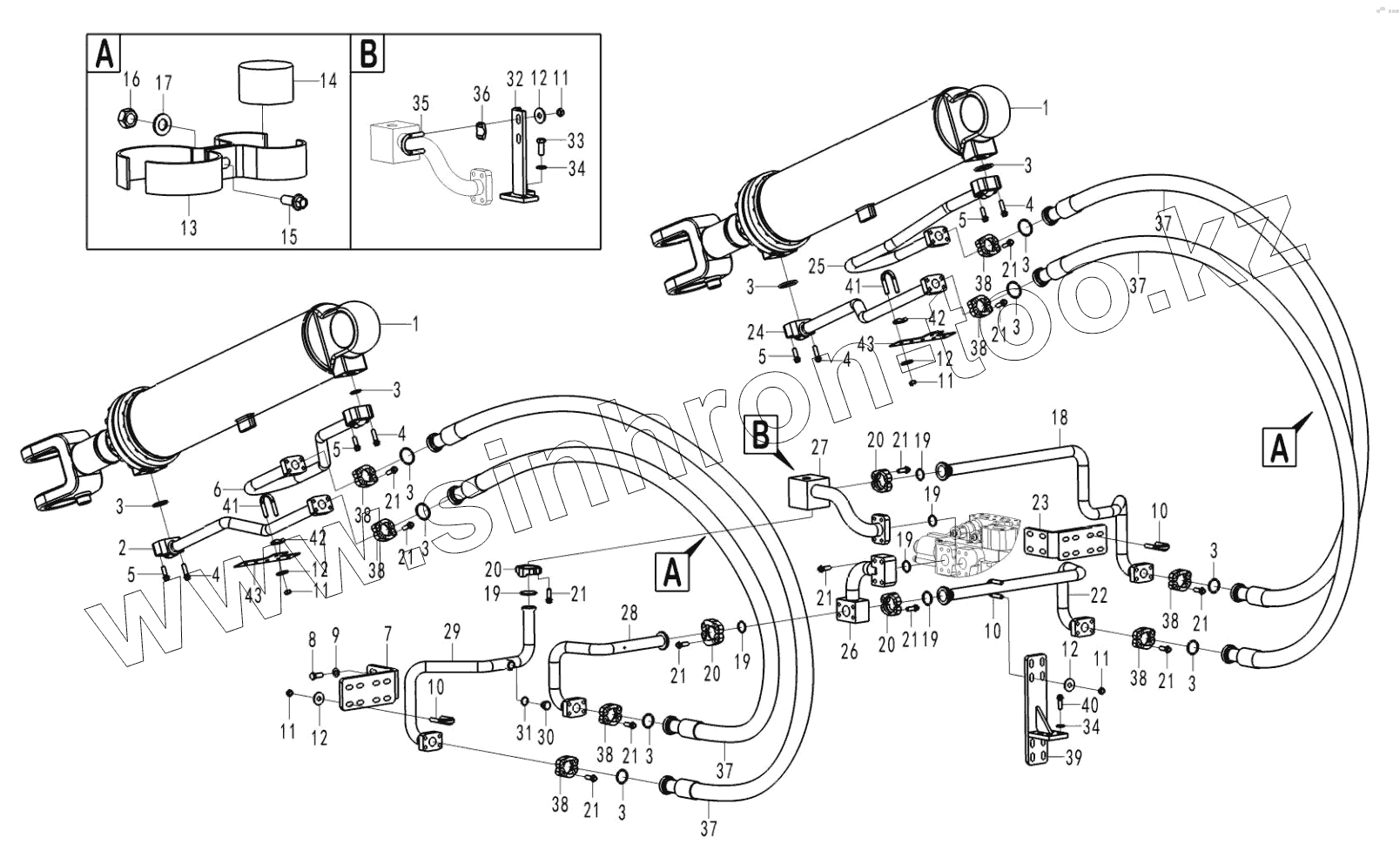

Каталог запасных частей к технике: SDLG LG958N. Lifting cylinder assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
7
8
9
10
10
10
11
11
11
11
11
12
12
12
12
12
13
14
15
16
17
18
19
19
19
19
19
19
20
20
20
20
21
21
21
21
21
21
21
21
21
21
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
37
37
37
38
38
38
38
38
38
38
38
39
40
41
41
42
42
43
43
Позиция на иллюстрации Заводской номер детали Название детали
1 4120004336 Lifting cylinder
2 29130013651 Pipe
3 4030000026 O-RING
4 4011000473 BOLT
5 4011000309 BOLT
6 29130013671 Pipe
7 29130016191 Bracket
8 4011000089 BOLT
9 4015000168 WASHER
10 4041000958 U-BOLT
11 4013000007 NUT
12 4015000197 WASHER
13 29130010821 Clamp
14 4041000869 CUSHION
15 4011000458 BOLT
16 4013000033 NUT
17 4015000072 WASHER
18 29130016151 Pipe
19 4030000029 O-RING
20 4041000056 FLANGE
21 4011000475 BOLT
22 29130016171 Pipe
23 29130016211 Bracket
24 29130013731 Pipe
25 29130013751 Pipe
26 29130016061 Pipe
27 29130016031 Pipe
28 29130016131 Pipe
29 29130016111 Pipe
30 4041000774 PLUG
31 4041000767 O-RING
32 29130016091 Bracket
33 4011000082 BOLT
34 4015000162 Washer
35 4041001141 U-BOLT LGB159-03646
36 4041001142 PADDING LGB160-3646
37 29130014321 Hose
38 4041000026 FLANGE
39 29130016251 Bracket
40 4011000163 BOLT GB16674-M10x40EpZn-8.8
41 4041001017 U-BOLT LGB159-13040
42 4041001018 PLATE LGB160-3040
43 29130013141 Anchor plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
