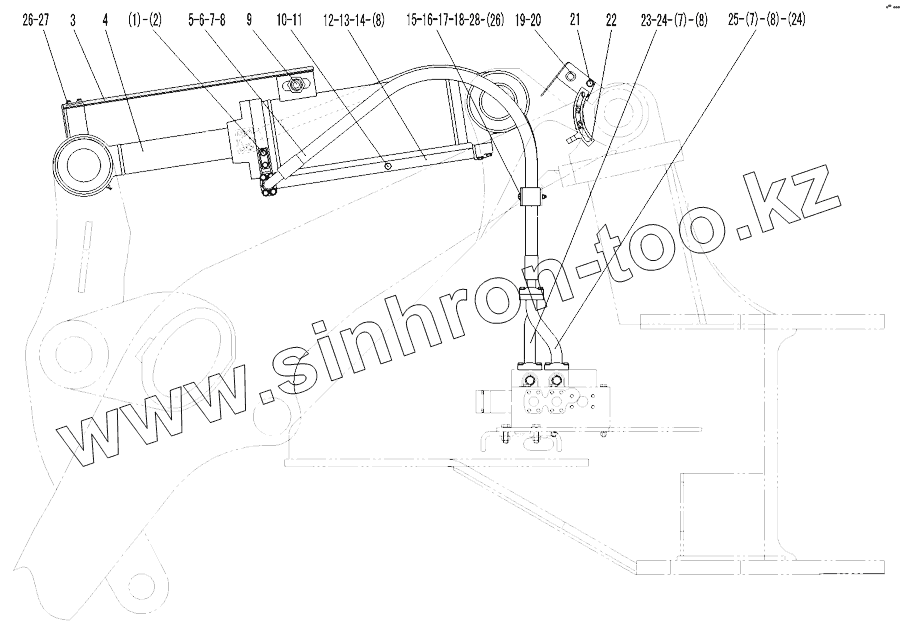

Каталог запасных частей к технике: SDLG LG958L. DUMP CYLINDER ASSEMBLY
1
2
3
4
5
6
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4011000081 | BOLT | |
| 2 | 4015000162 | Washer | |
| 3 | 29140011721 | Indicator plate | |
| 4 | 4120002264 | TILT CYLINDER HSGF-190x100x545-1085 | |
| 5 | 4041000169 | TUBE LGB106012165 | |
| 6 | 4041000056 | FLANGE | |
| 7 | 4011000475 | BOLT | |
| 8 | 4030000029 | O-RING | |
| 9 | 4130000607 | ADJACENT SWICH J7-D10C2 | |
| 10 | 4041000774 | PLUG | |
| 11 | 4041000767 | O-RING | |
| 12 | 4011000309 | BOLT | |
| 13 | 4011000473 | BOLT | |
| 14 | 29140000051 | OIL-TUBE TO BIG CHAMBER OF THE TILT CYLINDER | |
| 15 | 29140000121 | PRESS PLATE | |
| 16 | 29140000131 | RUBBER PLATE | |
| 17 | 29140009291 | RUBBER PLATE | |
| 18 | 4011000797 | BOLT GB5782-M10x110EpZn-8.8 | |
| 19 | 4130000679 | ADJACENT SWICH J7-D10C2/08 | |
| 20 | 29140007541 | FRAME OF ADJACENT SWICH | |
| 21 | 4011000137 | BOLT | |
| 22 | 29140007551 | INDICATIONG PLATE OF LIFTING CYLINDER | |
| 23 | 29140000161 | TUBE OF TILT CYLINDER | |
| 24 | 4041000027 | FLANGE | |
| 25 | 29140000141 | TUBE OF TILT CYLINDER | |
| 26 | 4015000197 | WASHER | |
| 27 | 4011000082 | BOLT | |
| 28 | 29140010821 | STEEL TUBE |
