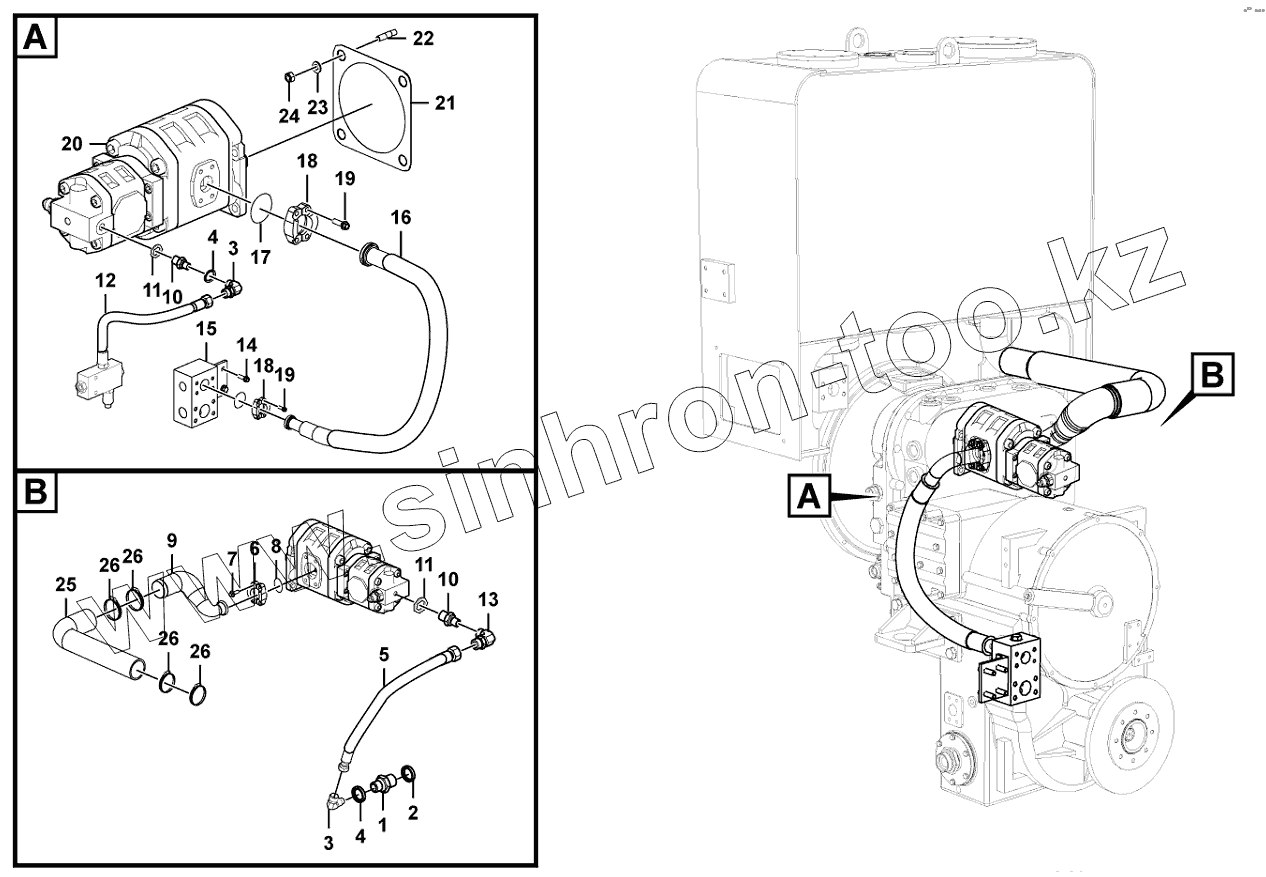

Каталог запасных частей к технике: SDLG LG956V. Working pump assembly
1
2
3
3
4
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
26
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4041000150 | STAIGHT JOINT | |
| 2 | 4041000767 | O-RING | |
| 3 | 4041001063 | CONNECTOR LGB143-01810 | |
| 4 | 4030000490 | O-RING | |
| 5 | 4041001494 | Hose assembly | |
| 6 | 4041000009 | FLANGE | |
| 7 | 4011000477 | BOLT | |
| 8 | 4030000133 | O-RING | |
| 9 | 29110009561 | Pipe | |
| 10 | 29190007921 | STRAIGHT JIONT | |
| 11 | 4030000057 | WASHER | |
| 12 | 4041000691 | Hose assembly | |
| 13 | 29200007921 | CONNECTOR | |
| 14 | 4011000560 | BOLT | |
| 15 | 29110009421 | Block | |
| 16 | 4041001563 | Hose assembly | |
| 17 | 4030000029 | O-RING | |
| 18 | 4041000056 | FLANGE | |
| 19 | 4011000475 | BOLT | |
| 20 | 4120005666 | Gear pump | |
| 21 | 4030000633 | O-ring | |
| 22 | 4012000003 | DOUBLE-SCREW BOLT | |
| 23 | 4015000168 | WASHER | |
| 24 | 4013000011 | NUT | |
| 25 | 29110009581 | Hose | |
| 26 | 4017000006 | CLAM JB8870-d100 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
