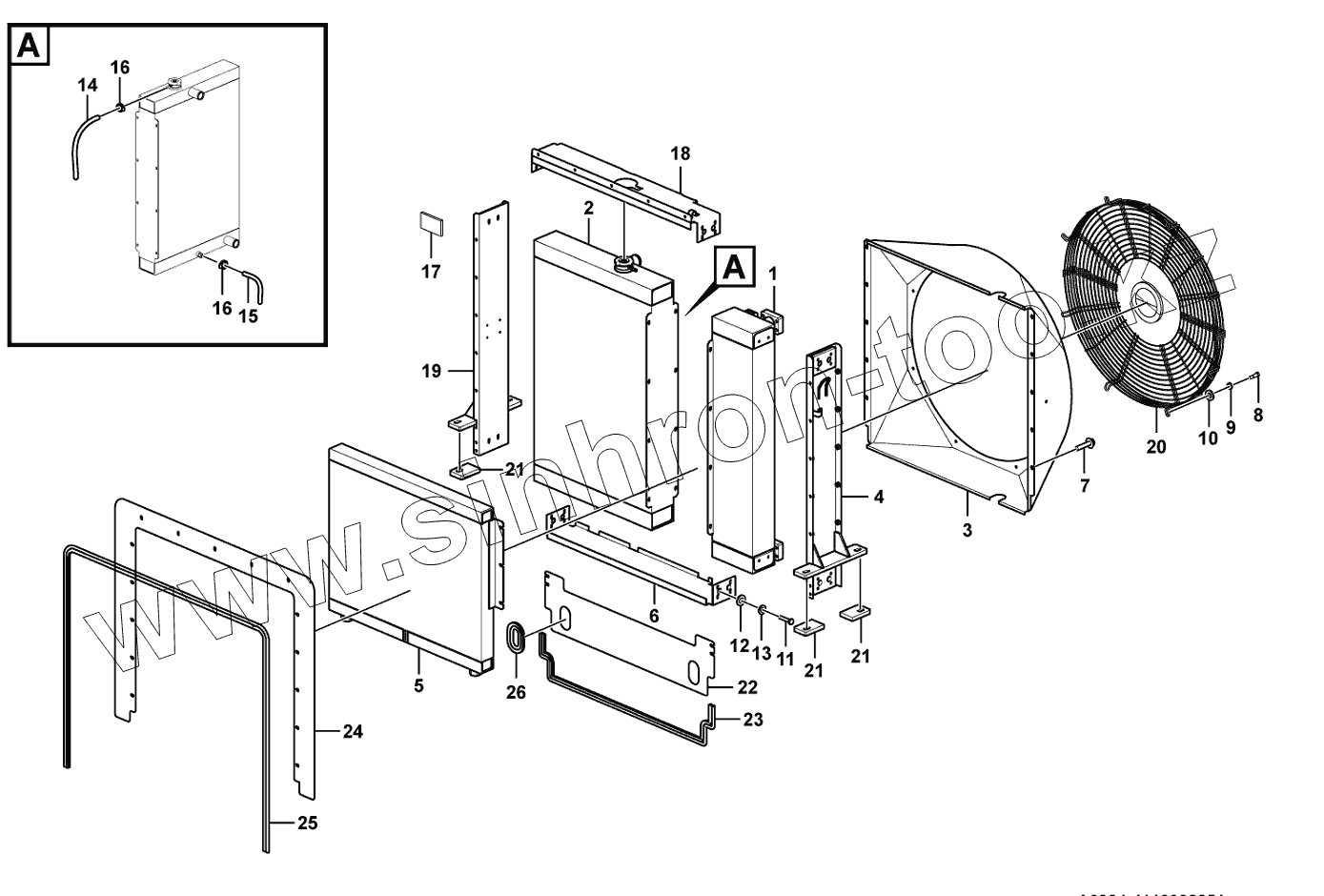

Каталог запасных частей к технике: SDLG LG956V. Radiator assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
21
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 4110001383001 Hydraulic oil cooler
2 4110002851001 Radiator
3 4110001381202 Fan shroud
4 4110002851002 Framework
5 4110002851003 Oil cooler
6 4110002851004 Framework
7 4011001296 Screw
8 4011000723 Bolt
9 4015000036 WASHER
10 4015000315 WASHER GB97.1-8-300HV
11 4011001273 Screw
12 4015000230 WASHER GB97.1-6-300HV
13 4015000035 WASHER
14 4110002025012 Rubber pipe
15 4110002025013 Rubber pipe
16 4110002851005 Clamp
17 4110002506026 Name plate
18 4110002851006 Framework
19 4110002851007 Framework
20 4110002025008 Bonnet
21 4110002851008 Damper mat
22 4110002851009 Wind deflector
23 4110002851010 Sealing strip
24 4110002851011 Wind deflector
25 4110002851012 Sealing strip
26 4110002851013 Sealing strip
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
