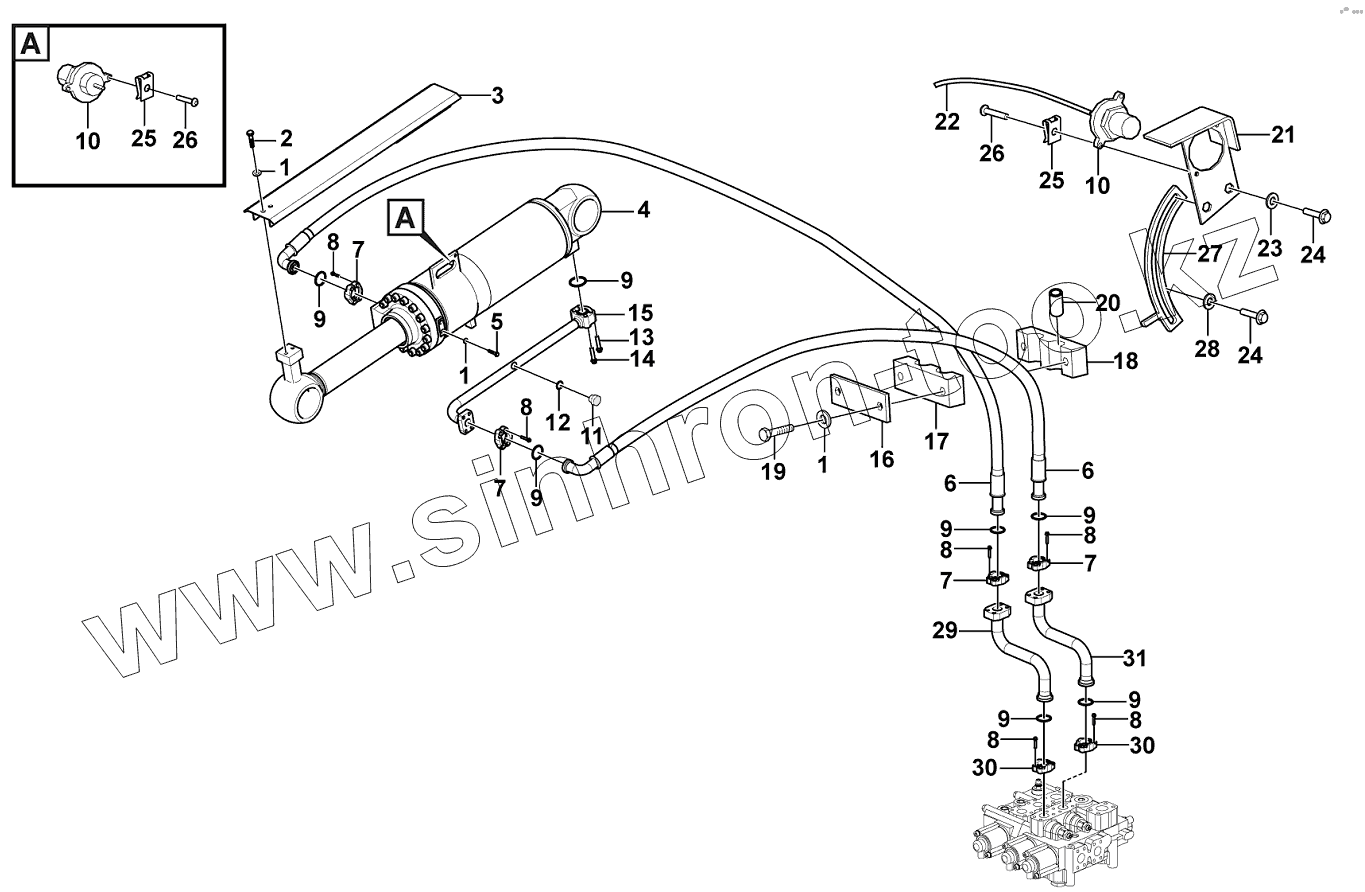

Каталог запасных частей к технике: SDLG LG956V. Dump cylinder assembly
1
1
1
2
3
4
5
6
6
7
7
7
7
8
8
8
8
8
8
9
9
9
9
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4015000197 | WASHER | |
| 2 | 4011000082 | BOLT | |
| 3 | 29140011721 | Indicator plate | |
| 4 | 4120002264 | TILT CYLINDER HSGF-190x100x545-1085 | |
| 5 | 4011000081 | BOLT | |
| 6 | 4041000169 | TUBE LGB106012165 | |
| 7 | 4041000056 | FLANGE | |
| 8 | 4011000475 | BOLT | |
| 9 | 4030000029 | O-RING | |
| 10 | 4130001028 | Position switch | |
| 11 | 4041000774 | PLUG | |
| 12 | 4041000767 | O-RING | |
| 13 | 4011000309 | BOLT | |
| 14 | 4011000473 | BOLT | |
| 15 | 29140000051 | OIL-TUBE TO BIG CHAMBER OF THE TILT CYLINDER | |
| 16 | 29140000121 | PRESS PLATE | |
| 17 | 29140000131 | RUBBER PLATE | |
| 18 | 29140009291 | RUBBER PLATE | |
| 19 | 4011000797 | BOLT GB5782-M10x110EpZn-8.8 | |
| 20 | 29140010821 | STEEL TUBE | |
| 21 | 29140013911 | Bracket | |
| 22 | 29410000511 | Cable haness | |
| 23 | 4015000168 | WASHER | |
| 24 | 4011000087 | BOLT | |
| 25 | 4130001006 | Clip | |
| 26 | 4011000458 | BOLT | |
| 27 | 29140007551 | INDICATIONG PLATE OF LIFTING CYLINDER | |
| 28 | 4015000186 | WASHER | |
| 29 | 29140000161 | TUBE OF TILT CYLINDER | |
| 30 | 4041000027 | FLANGE | |
| 31 | 29140000141 | TUBE OF TILT CYLINDER |
