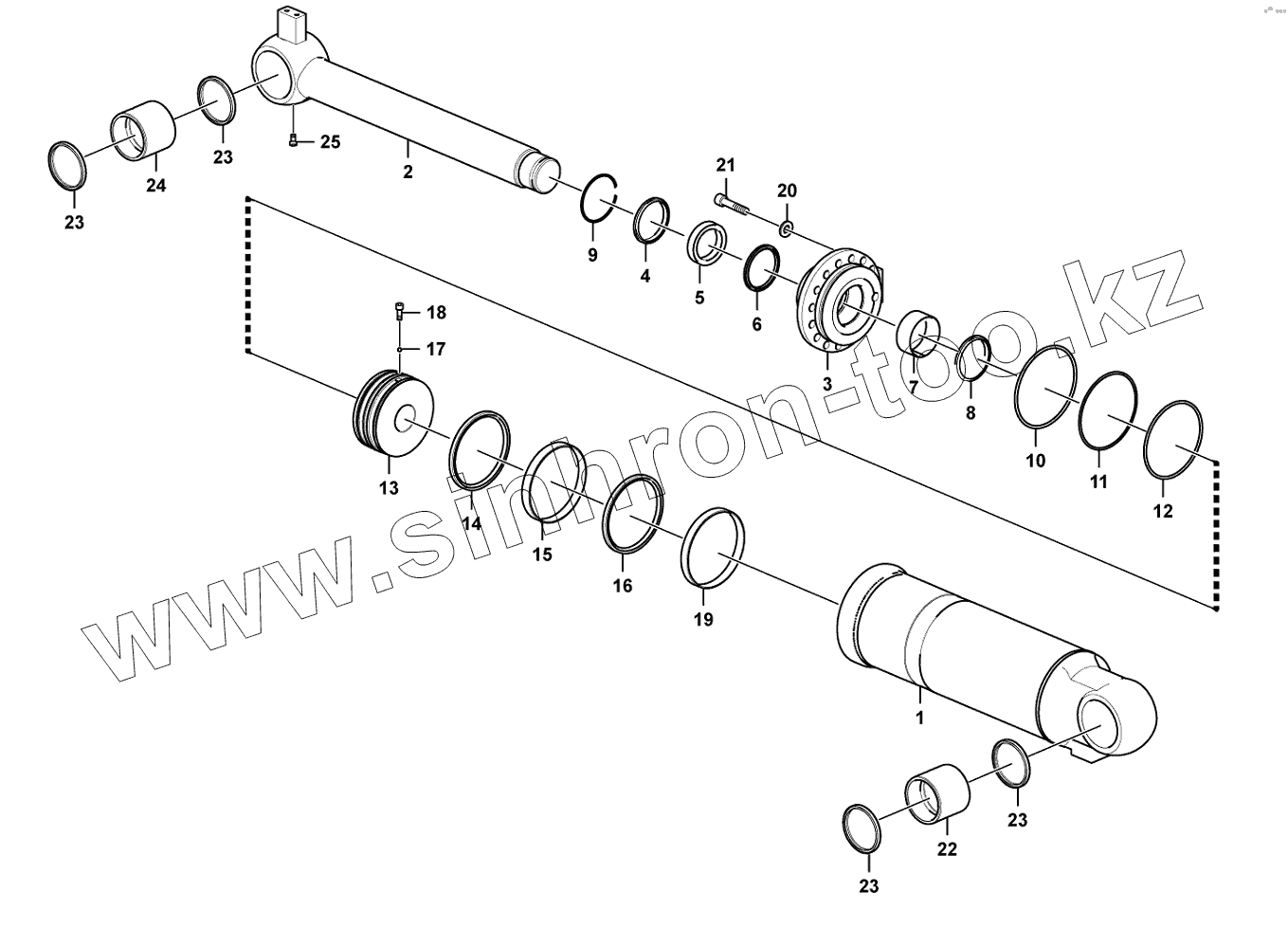

Каталог запасных частей к технике: SDLG LG956V. (3713CH) Tilt cylinder

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

23

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120002264002		Cylinder tube
2	4120002264003		Piston rod
3	4120002264004		Cover
4	4120002264401		Sealing ring kit
5	4120002264401		Sealing ring kit
6	4120002264401		Sealing ring kit
7	4120002264401		Sealing ring kit
8	4120002264401		Sealing ring kit
9	4120004489005		Retaining ring
10	4120002264401		Sealing ring kit
11	4120002264401		Sealing ring kit
12	4120002264401		Sealing ring kit
13	4120002264005		Piston
14	4120002264401		Sealing ring kit
15	4120002264401		Sealing ring kit
16	4120002264401		Sealing ring kit
17	4120004489008		Ball
18	4120004489009		Hex. socket screw
19	4120002264401		Sealing ring kit
20	4120004488007		Spring washer
21	4120005801012		Screw
22	4120002264006		Bushing
23	4120002264401		Sealing ring kit
24	4120002264007		Bushing
25	4120005872012		Cup
