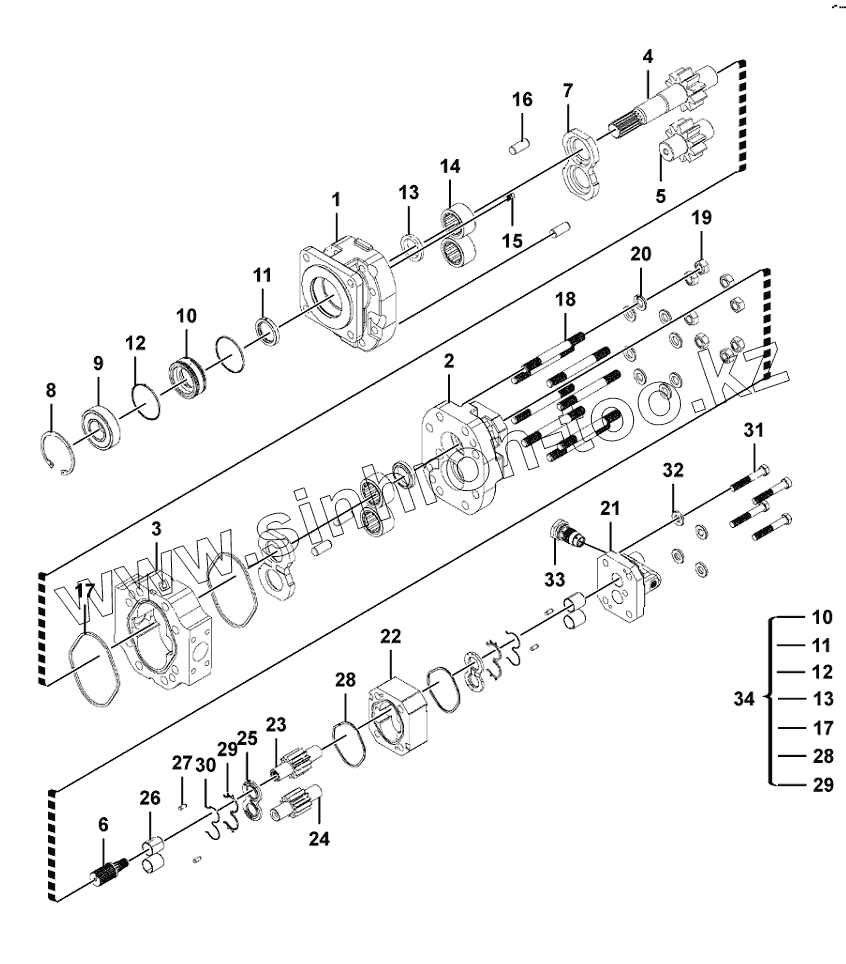

Каталог запасных частей к технике: SDLG LG956V. (120104) Gear pump

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

11

12

12

13

13

14

15

16

17

17

18

19

20

21

22

23

24

25

26

27

28

28

29

29

30

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120005666101		Cover
2	4120005666102		Centering block
3	4120005666103		Pump body
4	4120005666104		Drive shaft gear
5	4120005666105		Shaft
6	4120006320004		Shaft
7	4120006320005		Side board
8	4120005082210		Retaining ring
9	4120005082211		Beaing
10	4120001715207		Sealing ring
11	4120005082212		Sealing ring
12	4120001715208		O-ring
13	4120001715209		Sealing ring
14	4120001715210		Needle bearing
15	4120005082214		Screw
16	4120001715211		Pin
17	4120001715212		Sealing ring
18	4120006320006		Stud
19	4120004423216		Nut
20	4120005082221		Washer
21	4120005666106		Cover
22	4120004423219		Pump body
23	4120004423220		Drive shaft
24	4120004423221		Shaft
25	4120005666107		Side board
26	4120005081211		Plain bearing
27	4120005081212		Pin
28	4120005081213		Sealing ring
29	4120005081214		Sealing ring
30	4120005081215		Retaining ring
31	4120004423222		Screw
32	4120005081217		Washer
33	4120001084205		Valve
34	4120005666108		Sealing ring kit

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
