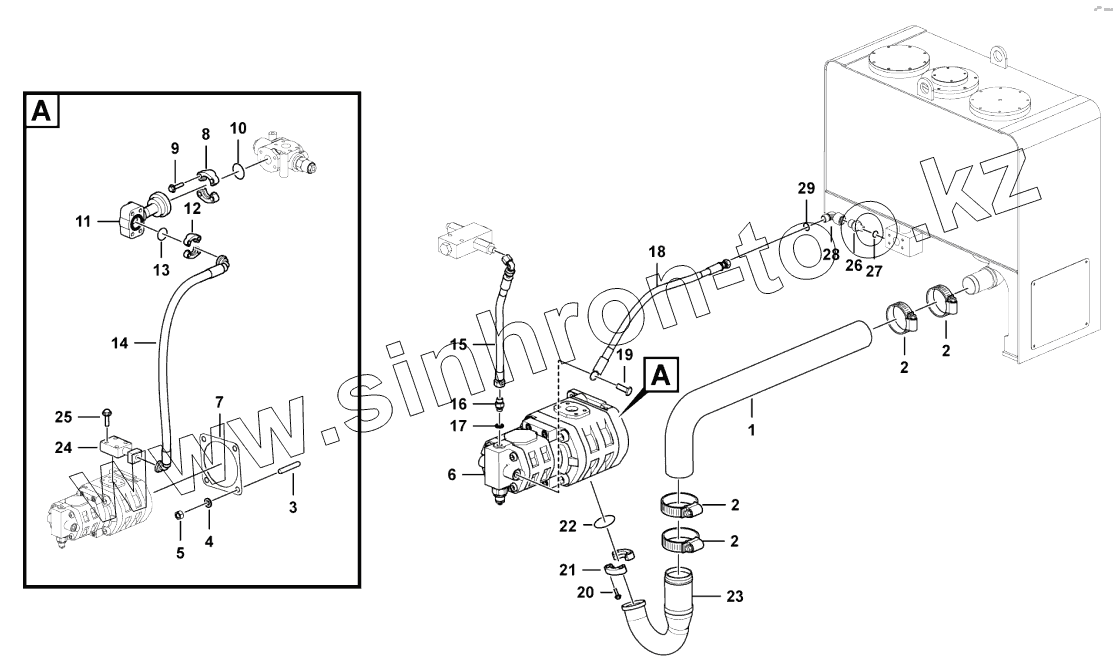

Каталог запасных частей к технике: SDLG LG956L. Steering pump system
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4030000565 | INLET TUBE HG4-763-64x305 | |
| 2 | 4017000013 | CLAMP | |
| 3 | 4012000003 | DOUBLE-SCREW BOLT | |
| 4 | 4015000168 | WASHER | |
| 5 | 4013000011 | NUT | |
| 6 | 4120001953 | SPLIT FLOW PUMP JHP2100/Gj0010-XF | |
| 7 | 29110000042 | Gasket | |
| 8 | 4041000027 | FLANGE | |
| 9 | 4011000475 | BOLT | |
| 10 | 4030000029 | O-RING | |
| 11 | 29200005051 | INLET TUBE OFPRIORITY VALVE | |
| 12 | 4041000043 | FLANGE | |
| 13 | 4030000026 | O-RING | |
| 14 | 29190008941 | OIL OUTLET PIPE FROM PUMP | |
| 15 | 29190008011 | OIL INLET PIPE OF PRIORITY VALVE | |
| 16 | 29190007921 | STRAIGHT JIONT | |
| 17 | 4030000057 | WASHER | |
| 18 | 29190008931 | OIL RETURN PIPE OF PUMP | |
| 19 | 4011000339 | BOLT | |
| 20 | 4011000477 | BOLT | |
| 21 | 4041000011 | FLANGE | |
| 22 | 4030000235 | O-RING | |
| 23 | 29190000041 | OIL INLET PIPE OF PUMP | |
| 24 | 29190008891 | OIL-OUT BLOCK | |
| 25 | 4011000476 | BOLT | |
| 26 | 4041000150 | STAIGHT JOINT | |
| 27 | 4041000767 | O-RING | |
| 28 | 4041001063 | CONNECTOR LGB143-01810 | |
| 29 | 4030000490 | O-RING |
