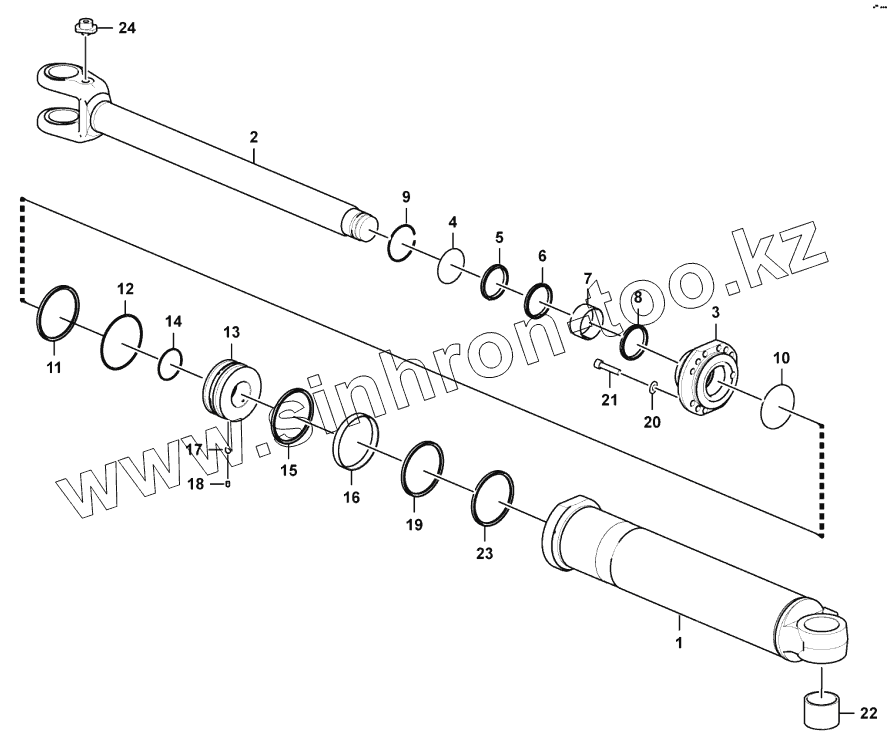

Каталог запасных частей к технике: SDLG LG956L. Lifting cylinder assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали
1 4120002263001 Cylinder tube
2 4120002263002 Piston rod
3 4120002263003 Cover
4 4120002263401 Sealing ring kit
5 4120002263401 Sealing ring kit
6 4120002263401 Sealing ring kit
7 4120002263401 Sealing ring kit
8 4120002263401 Sealing ring kit
9 4120005685006 Retaining ring
10 4120002263401 Sealing ring kit
11 4120002263401 Sealing ring kit
12 4120002263401 Sealing ring kit
13 4120002263004 Piston
14 4120002263401 Sealing ring kit
15 4120002263401 Sealing ring kit
16 4120002263401 Sealing ring kit
17 4120004489008 Ball
18 4120004489009 Hex. socket screw
19 4120002263401 Sealing ring kit
20 4120004488007 Spring washer
21 4120005801012 Screw
22 4120002263005 Bushing
23 4120002263401 Sealing ring kit
24 4120005685012 Anchorage
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
