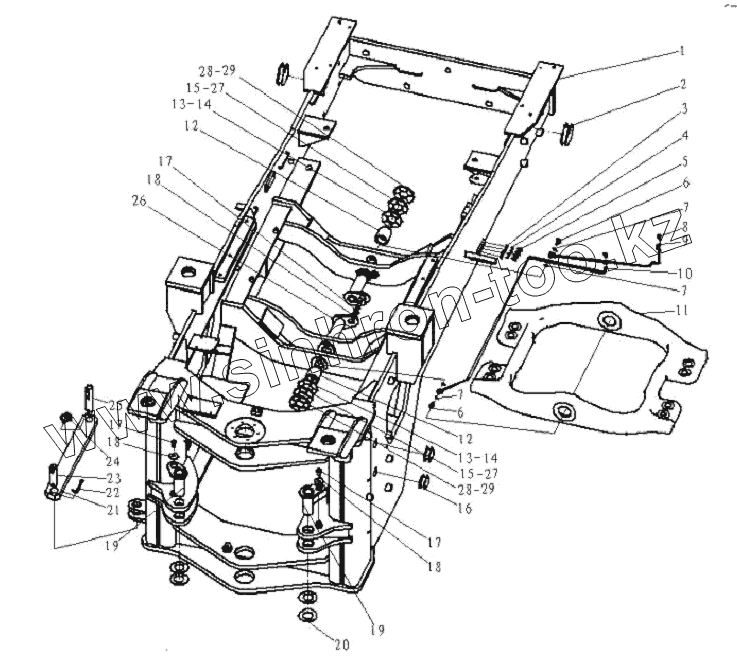

Каталог запасных частей к технике: SDLG LG956L. REAR FRAME AND ACCESSORIES
1
2
3
4
5
6
6
7
7
7
8
9
10
11
12
12
13
13
14
14
15
15
16
17
17
17
18
18
18
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29260013411 | REAR FRAME | |
| 2 | 29270008751 | RUBBER LAGGING | |
| 3 | 29250000311 | PLATE | |
| 4 | 4015000035 | WASHER | |
| 5 | 4014000024 | SCREW | |
| 6 | 29250000291 | BOLT | |
| 7 | 29250000301 | WASHER | |
| 8 | 4030000065 | GREASE NIPPLE | |
| 9 | 29270008731 | OIL TUBE | |
| 10 | 29270008711 | OIL TUBE | |
| 11 | 29270008691 | OSCILLATING FRAME | |
| 12 | 29270001031 | BUSH | |
| 13 | 29270001051 | ADJUST SPACER | |
| 14 | 29270001071 | ADJUST SPACER | |
| 15 | 29270001061 | ADJUST SPACER | |
| 16 | 29270008781 | RUBBER SLEEVE | |
| 17 | 4011000197 | BOLT | |
| 18 | 4040000001 | WASHER | |
| 19 | 4043000011 | PIN LGB301-50d9xNx140-40Cr | |
| 20 | 4043000032 | SPACER GB303-50x90x1 | |
| 21 | 29270008911 | MOUNT BAR | |
| 22 | 4016000043 | SPLIT PIN GB91-8x80EpZn | |
| 23 | 29270000121 | FRONT PIN OF MOUNT BAR | |
| 24 | 29270000081 | HOLDING RING | |
| 25 | 29270000091 | REAR PIN OF MOUNT BAR | |
| 26 | 29270008761 | PIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
