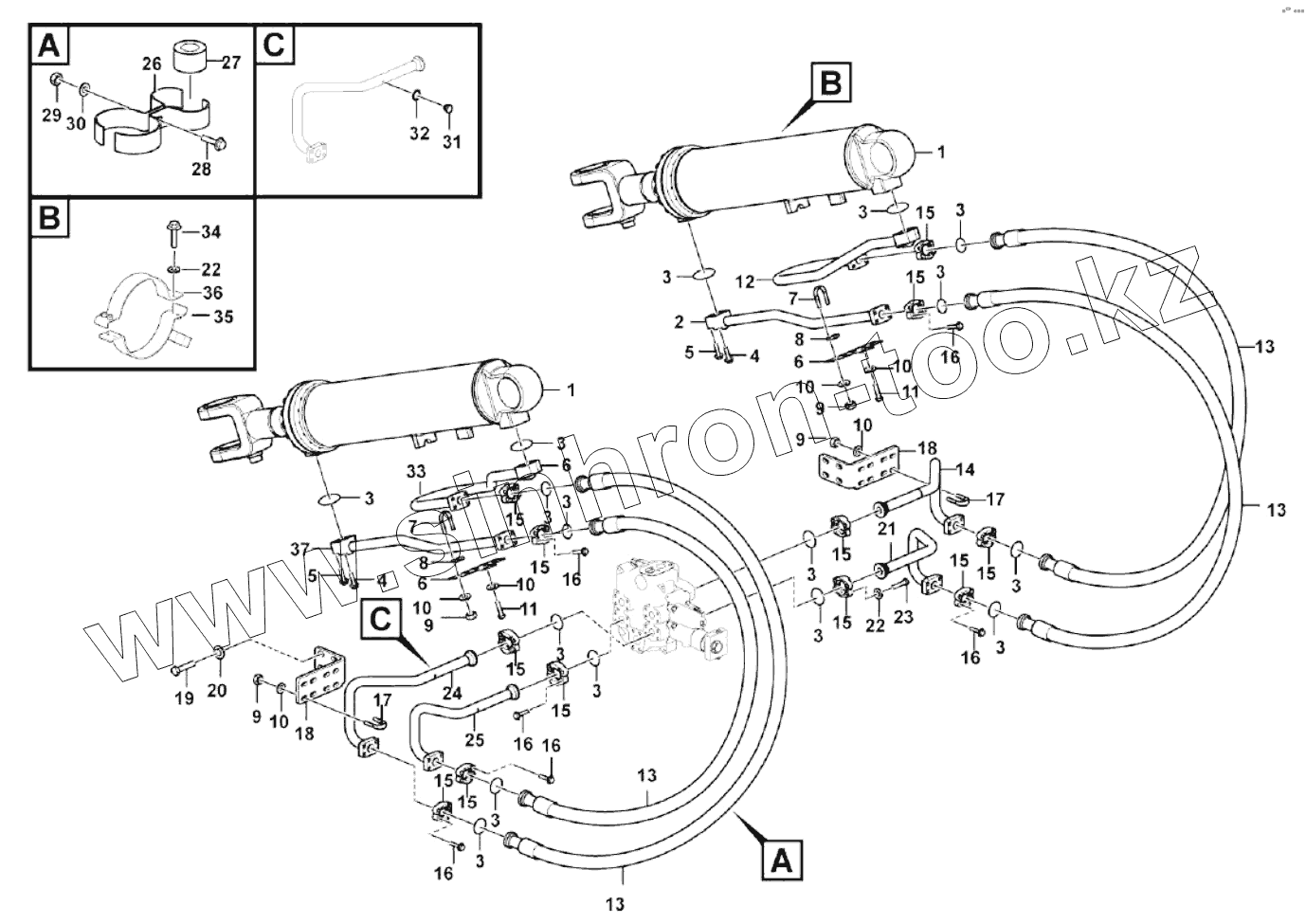

Каталог запасных частей к технике: SDLG LG956FH. Lifting cylinder assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
5
6
6
6
7
7
8
8
9
9
9
9
10
10
10
10
10
10
11
11
12
13
13
13
13
14
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
17
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 4120009098 Lifting cylinder
2 29130021711 Pipe
3 4030000026 O-RING
4 4011001298 Screw
5 4011001288 Screw
6 29130013141 Anchor plate
7 4041001017 U-BOLT LGB159-13040
8 4041001018 PLATE LGB160-3040
9 4013000370 Nut
10 4015000426 Washer
11 4011001248 Screw
12 29130013751 Pipe
13 29130014321 Hose
14 29130013701 Pipe
15 4041000026 FLANGE
16 4011001300 Screw
17 4041000958 U-BOLT
18 29130013691 Bracket
19 4011001250 Screw
20 4015000428 Washer
21 29130013721 Pipe
22 4015000433 Washer
23 4011001354 Screw
24 29130013771 Pipe
25 29130013781 Pipe
26 29130010371 CLAMP
27 4041000869 CUSHION
28 4011001296 Screw
29 4013000373 Nut
30 4015000430 Washer
31 4041000774 PLUG
32 4041000767 O-RING
33 29130013671 Pipe
34 4011001280 Screw
35 29130021801 Clamp
36 29130022171 Clamp
37 29130021771 Pipe
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
