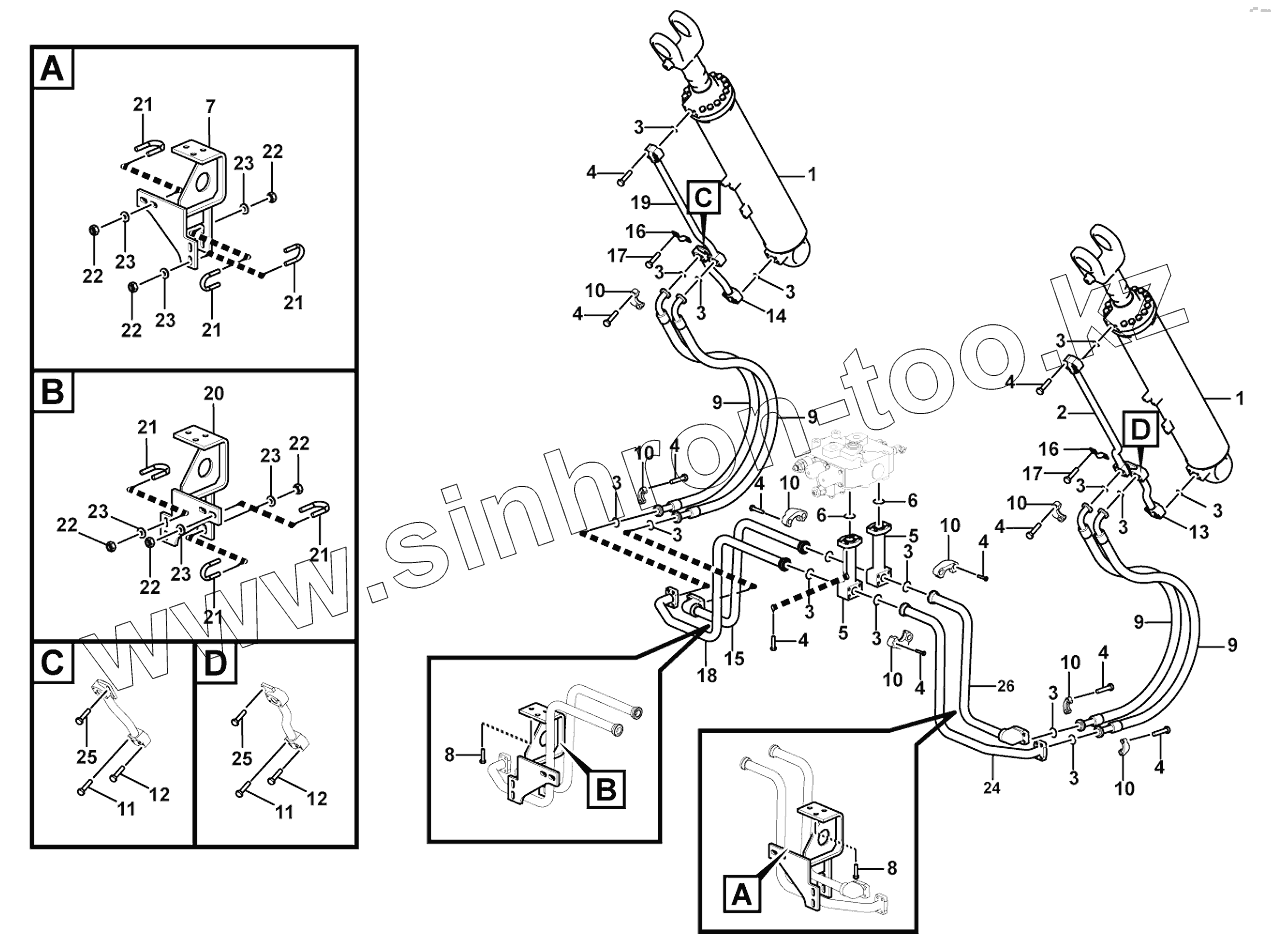

Каталог запасных частей к технике: SDLG LG955N. Lift arm cylinder assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
4
5
5
6
6
7
8
8
9
9
9
9
10
10
10
10
10
10
10
10
11
11
12
12
13
14
15
16
16
17
17
18
19
20
21
21
21
21
21
21
22
22
22
22
22
22
23
23
23
23
23
23
24
25
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 4120005685 Boom cylinder
2 29130001021 SMALL CHAMBER TUBE OF LEFT LIFT CYLINDER
3 4030000026 O-RING
4 4011000475 BOLT
5 29130008152 TUBE
6 4030000029 O-RING
7 29130011991 LEFT BRACKET
8 4011000474 BOLT
9 29130001211 OIL PIPE OF LIFTING CYLINDER
10 4041000043 FLANGE
11 4011000473 BOLT
12 4011000309 BOLT
13 29130001171 BIG CHAMBER TUBE OF LEFT LIFT CYLINDER
14 29130001181 BIG CHAMBER TUBE OF RIGHT LIFT CYLINDER
15 29130008201 SMALL CHAMBER RIGHE TUBE OF LIFTING
16 29130000111 CLAMP
17 4011000458 BOLT
18 29130008181 BIG CHAMBER RIGHE TUBE OF LIFTING
19 29130001031 SMALL CHAMBER TUBE OF RIGHT LIFT CYLINDER
20 29130012011 BRACKET
21 4041001017 U-BOLT LGB159-13040
22 4013000007 NUT
23 4015000162 Washer
24 29130008221 BIG CHAMBER LEFT TUBE OF LIFTING
25 4011000447 BOLT
26 29130008241 SMALL CHAMBER LEFT TUBE OF LIFTING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
