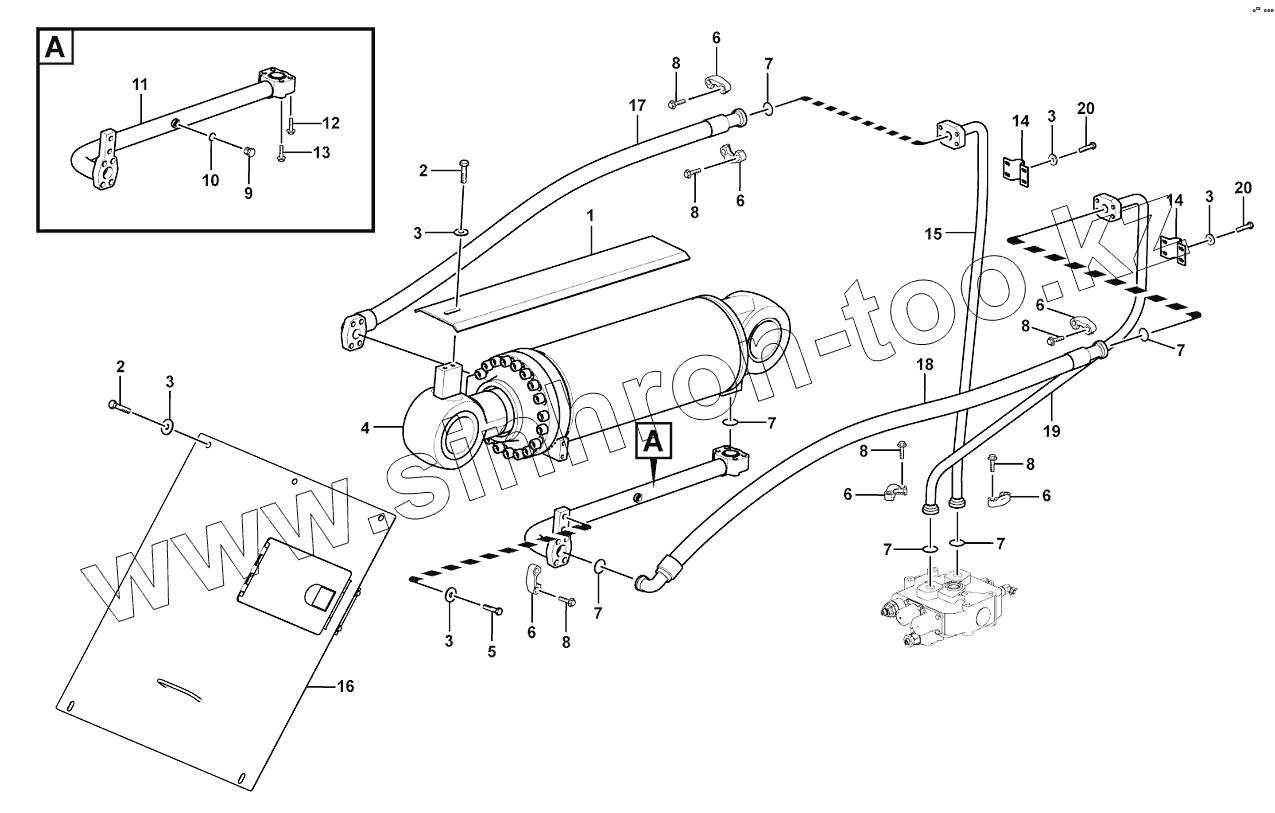

Каталог запасных частей к технике: SDLG LG955N. Cylinder assembly
1
2
2
3
3
3
3
3
4
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29140009811 | Indicator plate | |
| 2 | 4011000081 | BOLT | |
| 3 | 4015000197 | WASHER | |
| 4 | 4120003097 | Tilt cylinder | |
| 5 | 4011000084 | BOLT | |
| 6 | 4041000056 | FLANGE | |
| 7 | 4030000029 | O-RING | |
| 8 | 4011000475 | BOLT | |
| 9 | 4041000774 | PLUG | |
| 10 | 4041000767 | O-RING | |
| 11 | 29140012161 | Pipe | |
| 12 | 4011000309 | BOLT | |
| 13 | 4011000473 | BOLT | |
| 14 | 29140015431 | Clamp | |
| 15 | 29140014701 | Pipe | |
| 16 | 29140014801 | Cover plate | |
| 17 | 4041000178 | Hose assembly | |
| 18 | 4041001794 | Hose assembly | |
| 19 | 29140014721 | Pipe | |
| 20 | 4011000082 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
