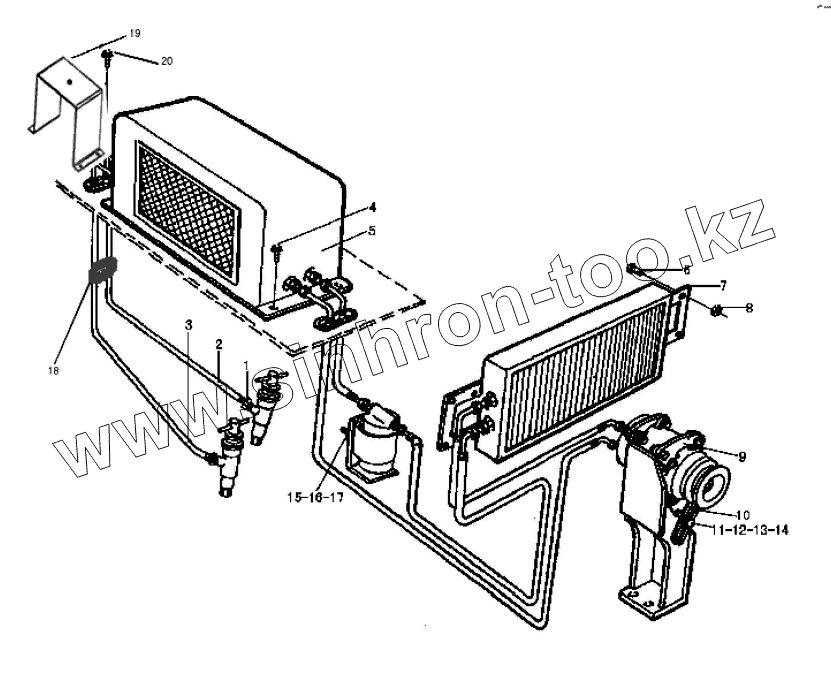

Каталог запасных частей к технике: SDLG LG953. LG9530N1 AIR CONDITIONER SYSTEM

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120000075		CLAMP
2	4120000136		HOSE
3	4120000049		RUBBER TUBE
4	4011000560		BOLT
5	4130000228		AIR CONDITIONER ASS'Y
6	4011000458		BOLT
7	29350000032		COOLER BEARING
8	4013000033		NUT
9	29350000051		SUPPORT PLATE
10	29350007541		ADJUST PLATE
11	4011000085		BOLT
12	4013000007		NUT
13	4015000025		Washer
14	4015000162		Washer
15	29350000041		DRYER BEARING
16	4011000288		BOLT
17	4013000028		NUT
18	29030000041		CLAMP
19	29350008031		DEAD PLANK
20	4011000154		BOLT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
