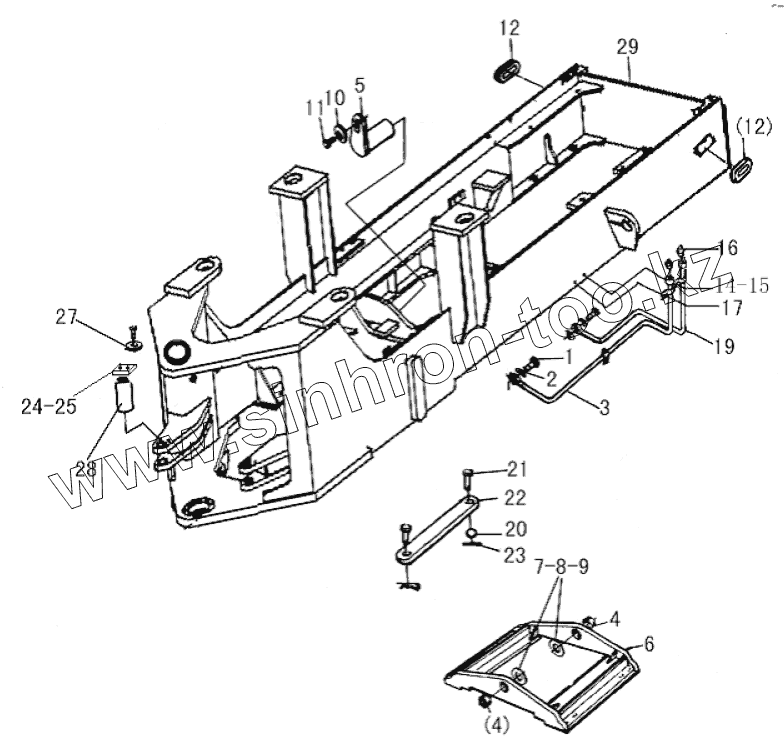

Каталог запасных частей к технике: SDLG LG953. LG9530K2 REAR FRAME
/29.gif)
1
2
3
4
4
5
6
7
8
9
10
11
12
12
14
15
16
17
19
20
21
22
23
24
25
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29250000291 | BOLT | |
| 2 | 29250000301 | WASHER | |
| 3 | 29270001021 | OLI TUBE | |
| 4 | 29270001031 | BUSH | |
| 5 | 29270008571 | 29270008571 | |
| 6 | 29270001041 | OSCILLATING FRAME | |
| 7 | 29270001051 | ADJUST SPACER | |
| 8 | 29270001061 | ADJUST SPACER | |
| 9 | 29270001071 | ADJUST SPACER | |
| 10 | 4040000001 | WASHER | |
| 11 | 4011000197 | BOLT | |
| 12 | 29270000031 | RUBBER SLEEVE | |
| 14 | 4015000035 | WASHER | |
| 15 | 29250000311 | PLATE | |
| 16 | 4030000065 | GREASE NIPPLE | |
| 17 | 4014000024 | SCREW | |
| 19 | 29270001101 | OLIL TUBE | |
| 20 | 4015000119 | WASHER | |
| 21 | 4016000135 | PIN | |
| 22 | 29270001111 | BAR | |
| 23 | 4016000040 | SPLINT PIN | |
| 24 | 29250001111 | PLATE | |
| 25 | 29250001121 | PLATE | |
| 27 | 4015000026 | WASHER | |
| 28 | 29270001121 | SWERVE PIN AXIS | |
| 29 | 29260001017 | REAR FRAME |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
