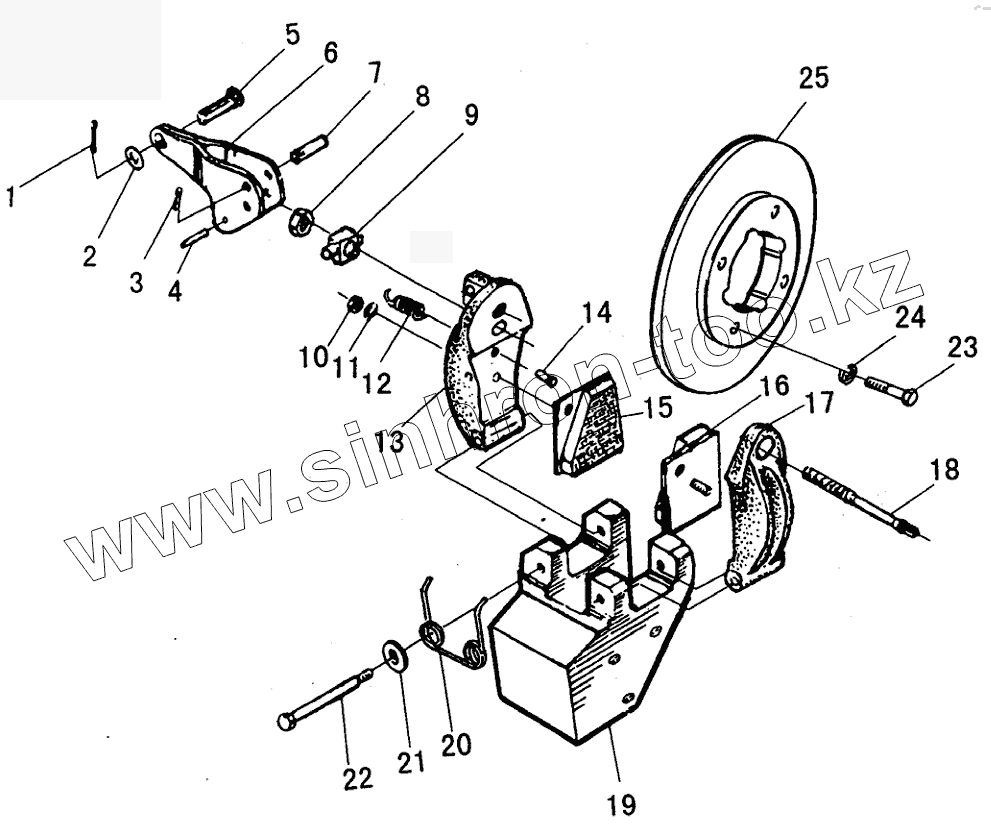

Каталог запасных частей к технике: SDLG LG953. HAND BRAKE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SPLITPIN | SPLIT PIN | |
| 2 | WASHER | WASHER | |
| 3 | SPLITPIN | SPLIT PIN | |
| 4 | PIN | PIN | |
| 5 | PIN | PIN | |
| 6 | BRAKECRANK | BRAKE CRANK | |
| 7 | PIN | PIN | |
| 8 | NUT | NUT | |
| 9 | PEDESTAL | PEDESTAL | |
| 10 | NUT | NUT | |
| 11 | WASHER | WASHER | |
| 12 | TENSIONSPRING | TENSION SPRING | |
| 13 | MAINCLAMP | MAIN CLAMP | |
| 14 | SPRINGPIN | SPRING PIN | |
| 15 | MAINFRICTIONBLOCK | MAIN FRICTION BLOCK | |
| 16 | SECONDFRICTIONBLOCK | SECOND FRICTION BLOCK | |
| 17 | SECONDCLAMP | SECOND CLAMP | |
| 18 | LINKAGEBOLT | LIN KAGE BOLT | |
| 19 | PEDESTAL | PEDESTAL | |
| 20 | RETRACTIONSPRING | RETRACTION SPRING | |
| 21 | WASHER | WASHER | |
| 22 | RING | RING | |
| 23 | RING | RING | |
| 24 | WASHER | WASHER | |
| 25 | BRAKEDISC | BRAKE DISC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
