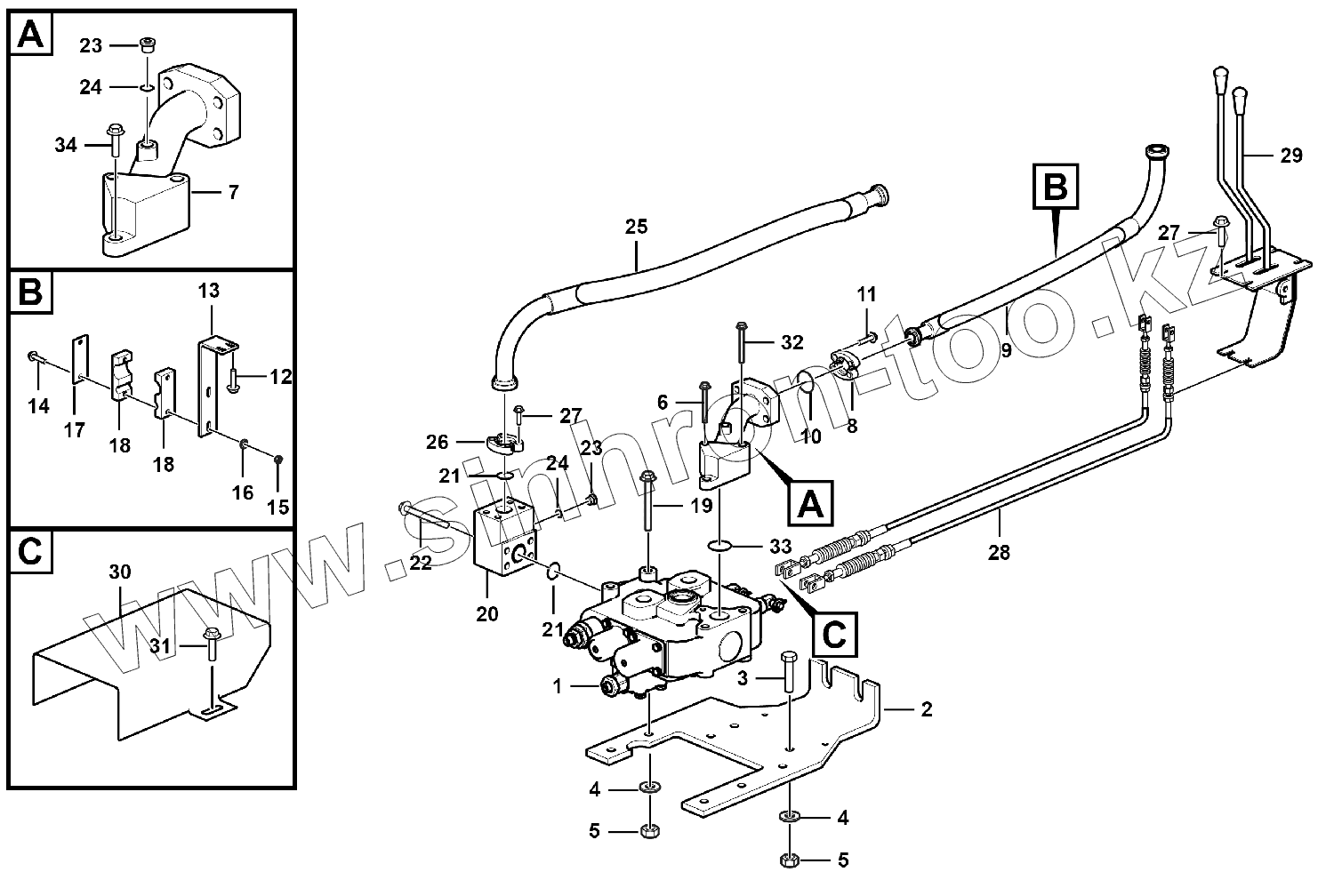

Каталог запасных частей к технике: SDLG LG952N. Hydraulic control
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
23
24
24
25
26
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120002314 | Control valve | |
| 2 | 29120009141 | MOUNTED PLATE OF MULTIPLE UNIT VALVE | |
| 3 | 4011000477 | BOLT | |
| 4 | 4015000168 | WASHER | |
| 5 | 4013000011 | NUT | |
| 6 | 4011000230 | BOLT GB16674-M10x65EpZn-8.8 | |
| 7 | 29120009161 | RENTURN TUBE OF MULTIPLE UNIT VALVE | |
| 8 | 4041000011 | FLANGE | |
| 9 | 4041002532 | Hose assembly | |
| 10 | 4030000130 | O-RING | |
| 11 | 4011000479 | BOLT | |
| 12 | 4011000455 | BOLT | |
| 13 | 29120009121 | SHELF | |
| 14 | 4011000053 | BOLT | |
| 15 | 4013000007 | NUT | |
| 16 | 4015000162 | Washer | |
| 17 | 29120009091 | PRESS PLATE | |
| 18 | 29120009101 | RUBBER PLATE | |
| 19 | 4011000055 | BOLT | |
| 20 | 29120019061 | Valve block | |
| 21 | 4030000029 | O-RING | |
| 22 | 4011000136 | BOLT GB16674-M10x85EpZn-8.8 | |
| 23 | 4041000774 | PLUG | |
| 24 | 4041000767 | O-RING | |
| 25 | 29120030021 | Hose | |
| 26 | 4041000056 | FLANGE | |
| 27 | 4011000475 | BOLT | |
| 28 | 29120001402 | Flexible shaft | |
| 29 | 4120001019 | OPERATING GEAR | |
| 30 | 29120009111 | COVER SHEET | |
| 31 | 4011000461 | BOLT | |
| 32 | 4011000058 | BOLT | |
| 33 | 4030000031 | O-RING | |
| 34 | 4011000056 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
