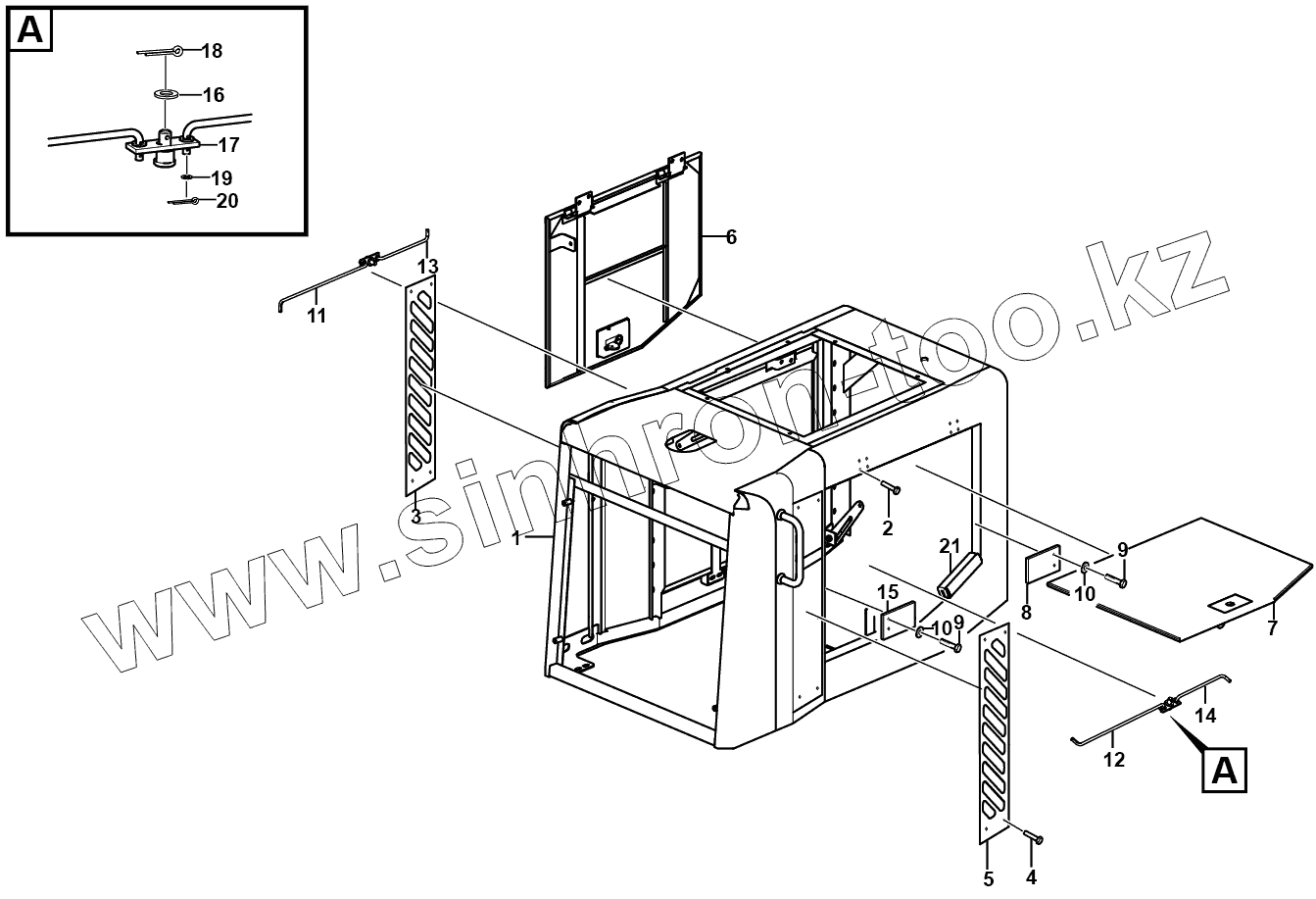

Каталог запасных частей к технике: SDLG LG952N. Bonnet

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 29330069071 Hood
2 4011000560 BOLT
3 29330023171 LEFT PROTECTING WIRE NET
4 4130000075 BOLT GB16674-M6x12EpZn-8.8
5 29330023201 PROTECTING WIRE NET
6 29330023111 EMPTY
7 29330023131 EMPTY
8 29330000092 FRONT LOCK PLATE
9 4011000197 BOLT
10 4015000168 WASHER
11 3120901142 LEFT LONG ROD
12 3120901143 RIGHT LONG ROD
13 29330000181 SHORT LINK
14 29330000171 SHORT LINK
15 29330023101 EMPTY
16 4015000162 Washer
17 29330000241 TURN PLATE
18 4016000119 PIN
19 4015000207 WASHER
20 4016000114 PIN
21 4090000109 DIP RUBBER BAR GB7526-1130
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
