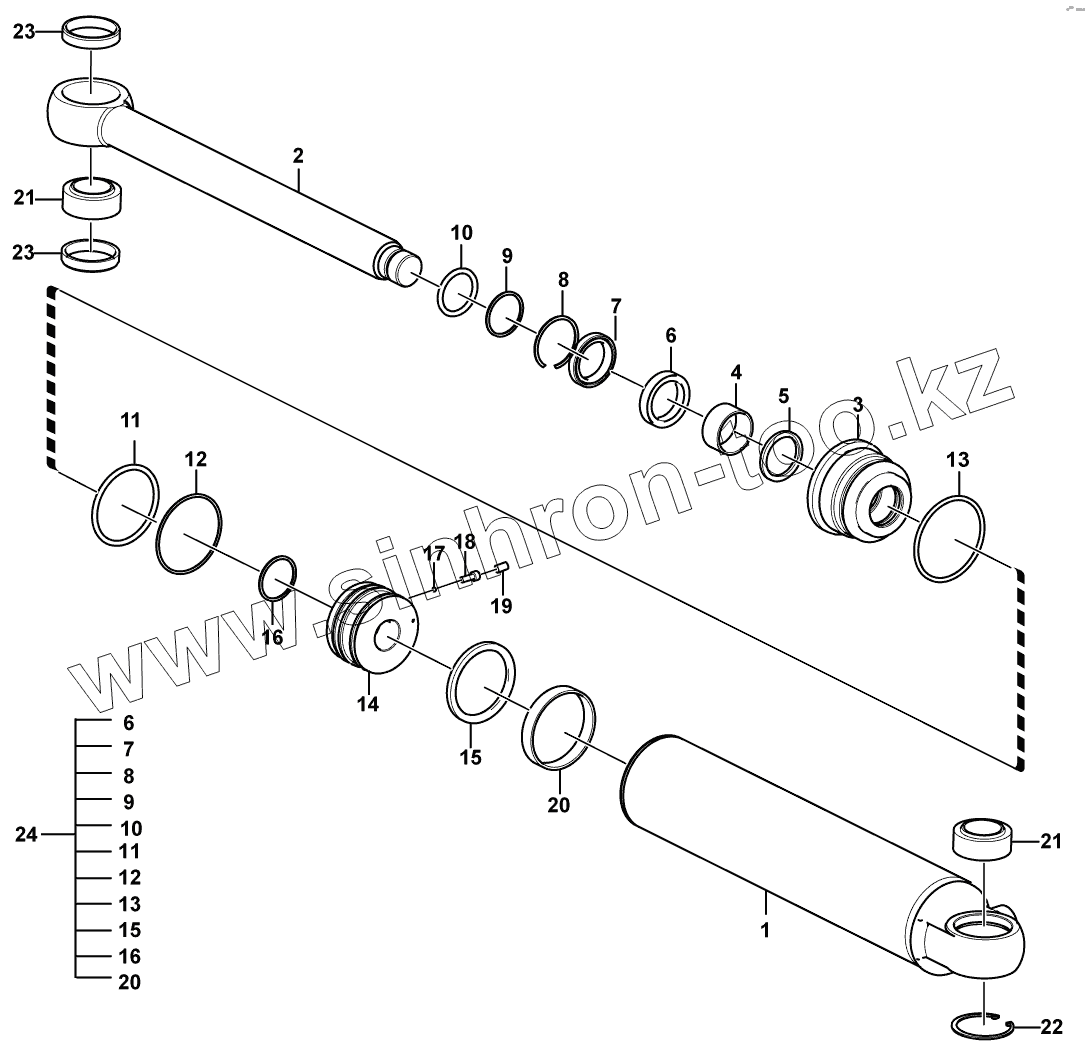

Каталог запасных частей к технике: SDLG LG952N. (3713CH) Steering cylinder
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
15
16
16
17
18
19
20
20
21
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120006612001 | Cylindertube | |
| 2 | 4120006612002 | O-ring | |
| 3 | 4120006612003 | Cover | |
| 4 | 4120006603004 | Bushing | |
| 5 | 4120006612004 | Retaining ring | |
| 6 | 4120006612005 | O-ring | |
| 7 | 4120006603007 | Sealing ring kit | |
| 8 | 4120006603008 | Sealing ring | |
| 9 | 4120006603009 | Sealing ring kit | |
| 10 | 4120006612006 | Piston | |
| 11 | 4120005996006 | Sealing ring | |
| 12 | 4120005996007 | Sealing ring | |
| 13 | 4120006118013 | Sealing ring | |
| 14 | 4120006612007 | Sealingring | |
| 15 | 4120006118016 | Sealing ring | |
| 16 | 4120006603015 | O-ring | |
| 17 | 4120006603018 | Ball | |
| 18 | 4120006316010 | Screw | |
| 19 | 4120006612008 | Sealingring | |
| 20 | 4120006612009 | Sealingring | |
| 21 | 4120006612010 | Screw | |
| 22 | 4120000560515 | Retaining ring | |
| 23 | 4120000560514 | Retaining ring | |
| 24 | 4120006612011 | Sealing ring kit |
