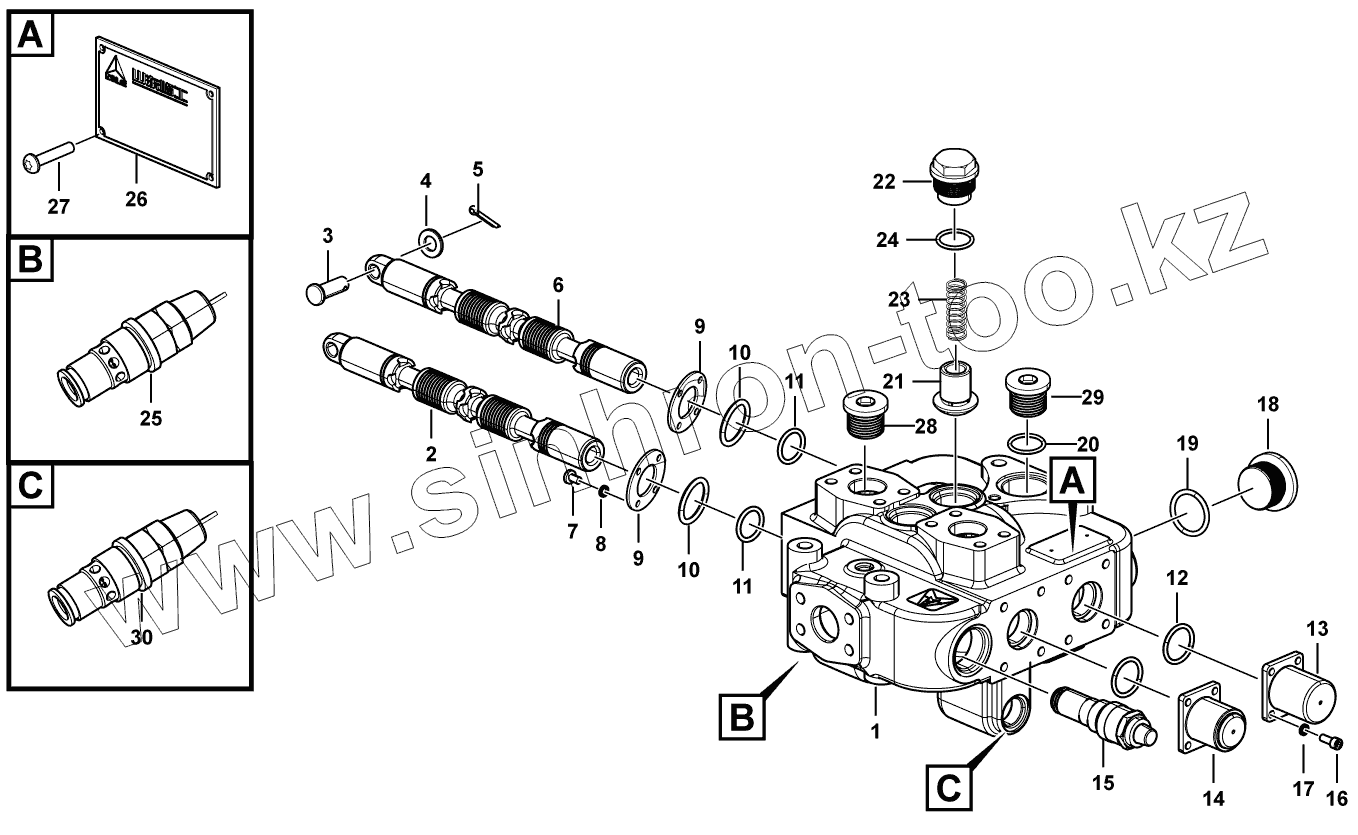

Каталог запасных частей к технике: SDLG LG952N. (370142) Control valve
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120002038101 | Valve body | |
| 2 | 4120002038102 | Spool | |
| 3 | 4120002038111 | Weld pin | |
| 4 | 4015000168 | WASHER | |
| 5 | 4016000346 | Split pin | |
| 6 | 4120002038103 | Spool | |
| 7 | 4014000510 | Screw | |
| 8 | 4015000035 | WASHER | |
| 9 | 4120002038112 | Plate | |
| 10 | 4120002314001 | Sealing ring | |
| 11 | 4120002314002 | O-ring | |
| 12 | 4030000165 | O-ring | |
| 13 | 4120002279139 | Cover | |
| 14 | 4120002279140 | Cover | |
| 15 | 4120002314101 | Safety valve | |
| 16 | 4014000211 | SCREW GB70.1-M8x20EpZn-8.8 | |
| 17 | 4015000036 | WASHER | |
| 18 | 4120002038124 | Plug | |
| 19 | 4030000013 | O-RING | |
| 20 | 4030000760 | O-ring | |
| 21 | 4120002038127 | Non-return valve | |
| 22 | 4120002038126 | Plug | |
| 23 | 4120002038118 | Spring | |
| 24 | 4030001180 | O ring | |
| 25 | 4120002038105 | Control kit | |
| 26 | 4120002038129 | Scutcheon 04201-13050-44040200100 | |
| 27 | 4019000103 | Rivet | |
| 28 | 4120002314003 | Plug | |
| 29 | 4120002314004 | Plug | |
| 30 | 4120002432102 | Control kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
