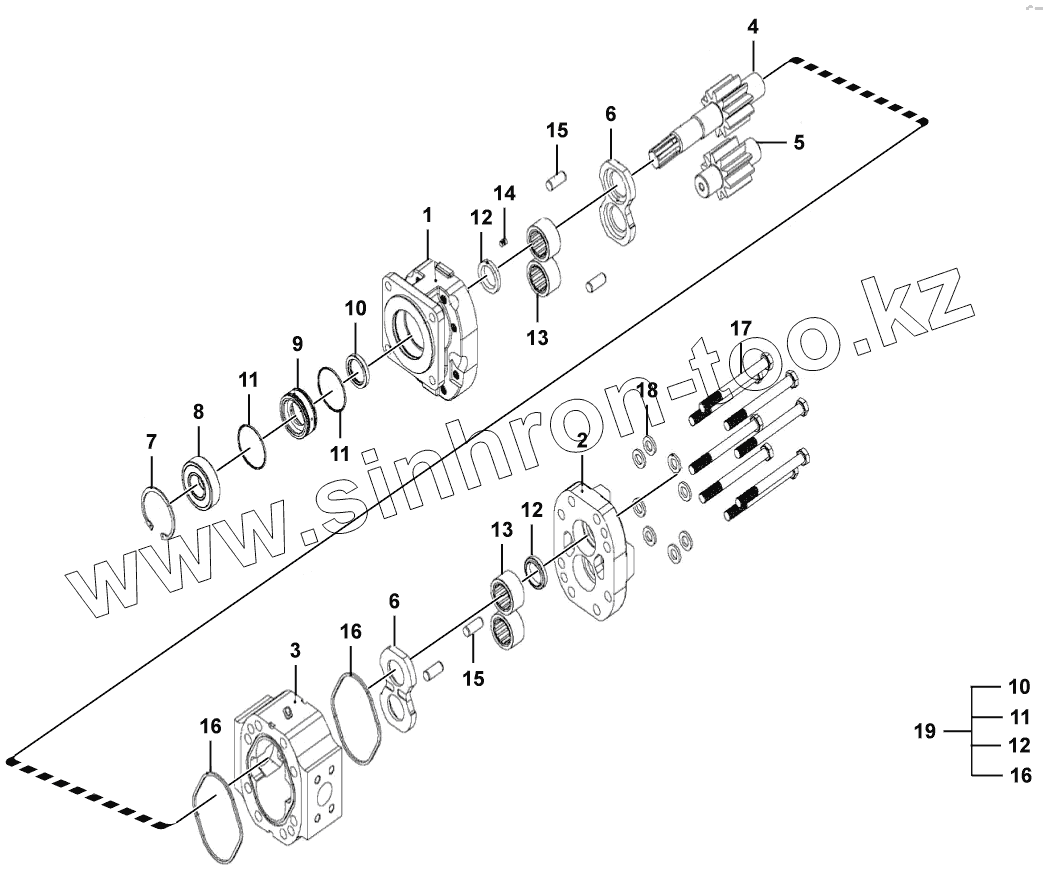

Каталог запасных частей к технике: SDLG LG952N. (120104) Working hydraulic pump assembly
1
2
3
4
5
6
6
7
8
9
10
10
11
11
11
12
12
12
13
13
14
15
15
16
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120001715201 | Cover | |
| 2 | 4120001715202 | Cover | |
| 3 | 4120001715203 | Pump body | |
| 4 | 4120001715204 | Drive shaft gear | |
| 5 | 4120001715205 | Shaft | |
| 6 | 4120001715206 | Side board | |
| 7 | 4120005082210 | Retaining ring | |
| 8 | 4120005082211 | Beaing | |
| 9 | 4120001715207 | Sealing ring | |
| 10 | 4120005082212 | Sealing ring | |
| 11 | 4120001715208 | O-ring | |
| 12 | 4120001715209 | Sealing ring | |
| 13 | 4120001715210 | Needle bearing | |
| 14 | 4120005082214 | Screw | |
| 15 | 4120001715211 | Pin | |
| 16 | 4120001715212 | Sealing ring | |
| 17 | 4120001715213 | Screw | |
| 18 | 4120005082221 | Washer | |
| 19 | 4120001715214 | Sealing ring kit |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
