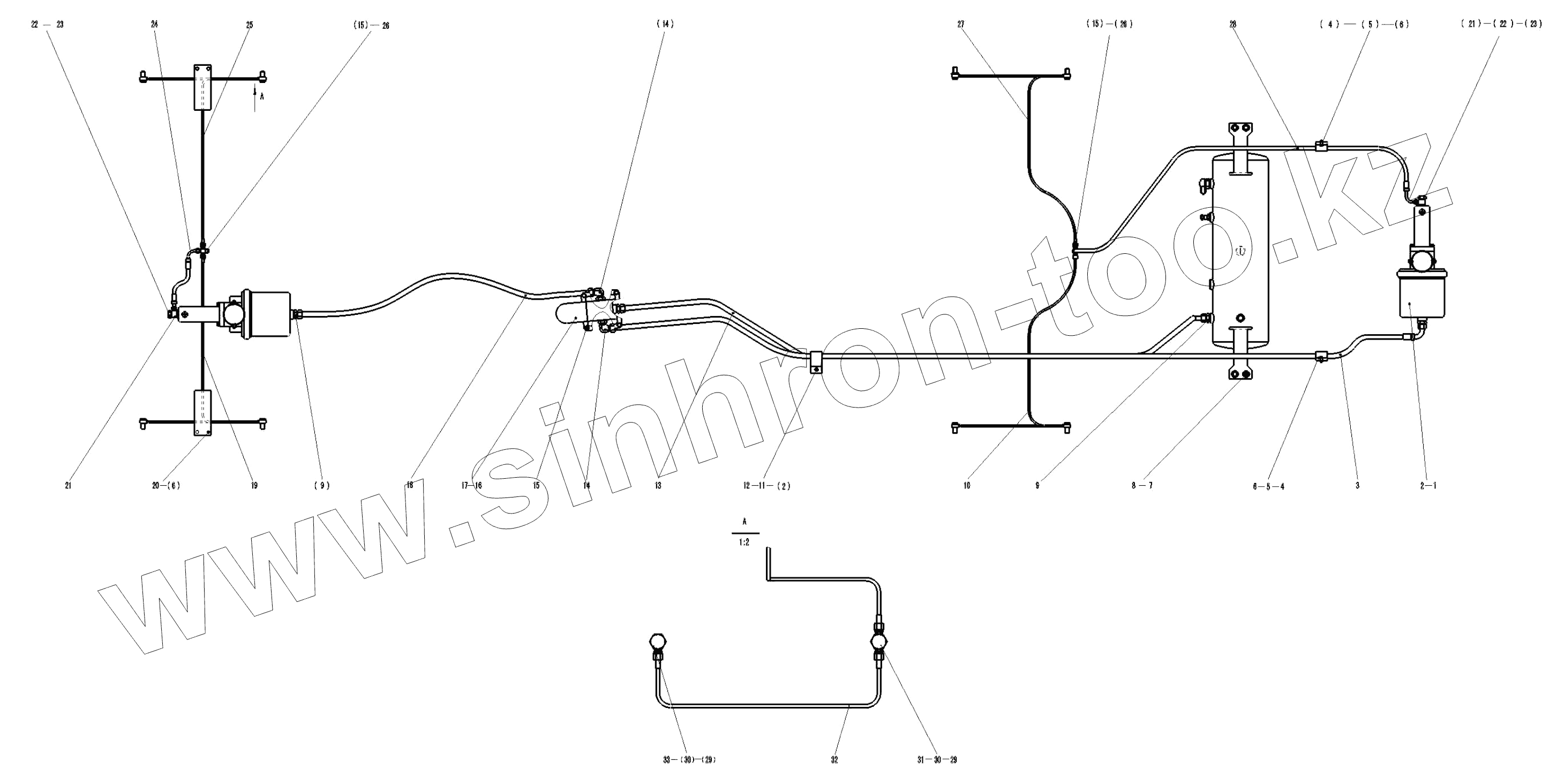

Каталог запасных частей к технике: SDLG LG952H. SERVICE BRAKE ASSEMBLY

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

5

6

6

6

7

8

9

9

10

11

12

13

14

14

15

15

15

16

17

18

19

20

21

21

22

22

23

23

24

25

26

26

27

28

29

29

30

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4120000675		BOOSTER
2	4011000447		BOLT
3	4041001030		HOSE LGB145-205320
4	4041001132		CLAMP LGB167-0116
5	4041001252		CUSHION LGB123-0116
6	4011000461		BOLT
7	4011000137		BOLT
8	29220001041		AIR RESERVIOR
9	29220001191		CONNECTOR
10	29220001301		TUBE OF REAR AXLE
11	4041000801		PIPE NIP LGB167-0635
12	4041001253		CUSHION LGB123-0635
13	4041001031		TUBE LGB145-205263
14	29220001201		JOINT
15	4011000455		BOLT
16	4120001795		BRAKE CONTROL VALVE LY60F
17	4120003757		Pressure switch
18	4041001390		PIPE LGB144-105130
19	29220001281		TUBE OF FRONT AXLE
20	29220001121		GUARD PLATE
21	29220001241		CONNECTOR
22	29220001231		CONNECTOR
23	4030000551		O-ring
24	4041001027		HOSE LGB153-202046
25	29220001291		TUBE OF FRONT AXLE
26	29220000131		CONNECTOR
27	29220001311		TUBE OF REAR AXLE
28	4041001195		PIPE LGB154-202200
29	29220001251		CONNECTOR
30	4030000552		O-Ring
31	29220001271		TEE OF THE OIL LINE
32	29220001321		TUBE
33	29220001261		CONNECTOR OF BRAKE
