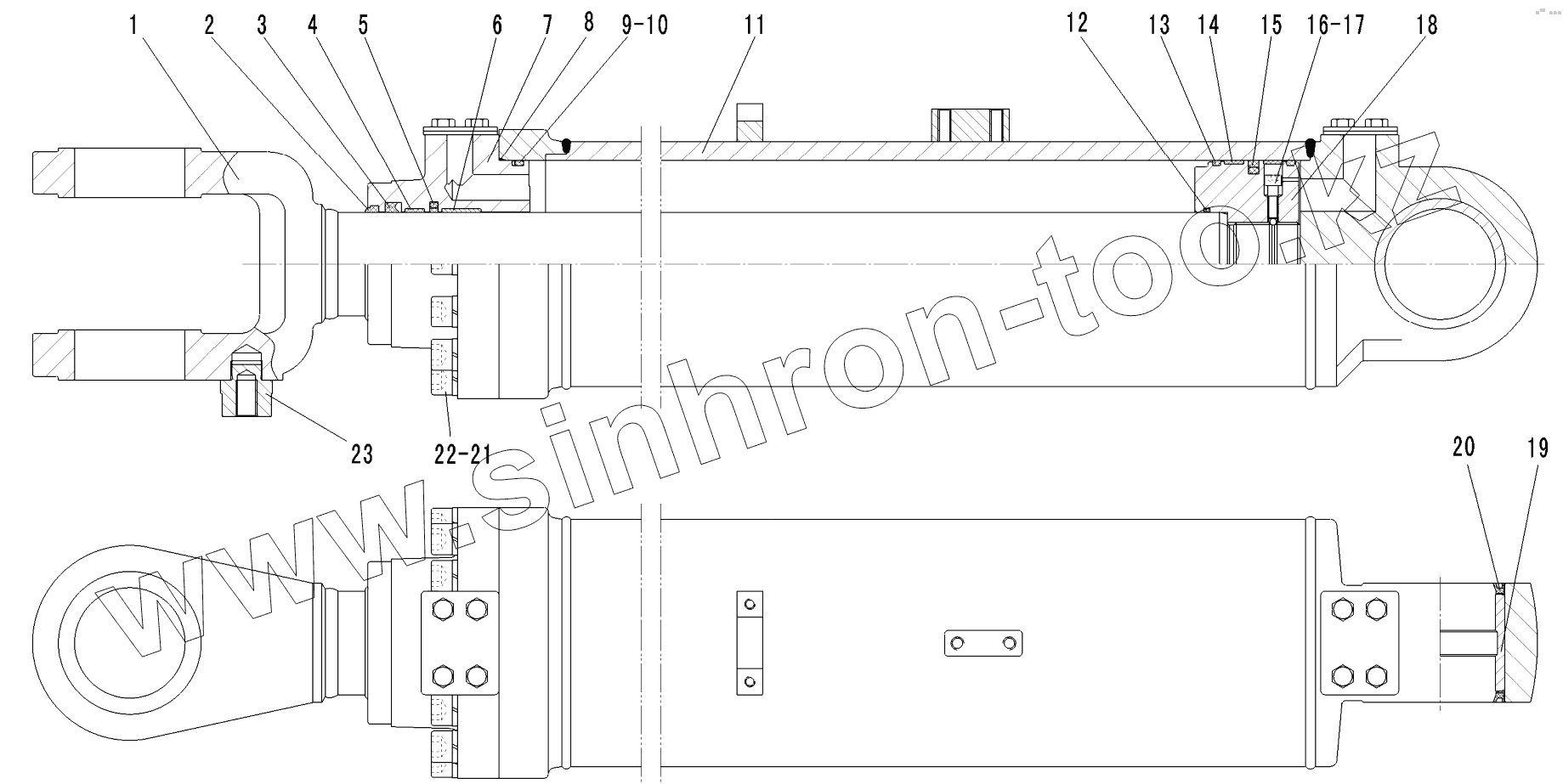

Каталог запасных частей к технике: SDLG LG952H. LIFT ARM CYLINDER (3713CH)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120002418302 | PISTON ROD | |
| 2 | 4120002418301 | SEALING KIT | |
| 3 | 4120002418301 | SEALING KIT | |
| 4 | 4120002418301 | SEALING KIT | |
| 5 | 4120002418301 | SEALING KIT | |
| 6 | 4120002418301 | SEALING KIT | |
| 7 | 4120002418303 | CYLINDER COVER | |
| 8 | 4120002418301 | SEALING KIT | |
| 9 | 4120002418301 | SEALING KIT | |
| 10 | 4120002418301 | SEALING KIT | |
| 11 | 4120002418304 | CYLINDER BODY | |
| 12 | 4120002418301 | SEALING KIT | |
| 13 | 4120002418301 | SEALING KIT | |
| 14 | 4120002418301 | SEALING KIT | |
| 15 | 4120002418301 | SEALING KIT | |
| 16 | 4090000126 | STEEL BALL GB308-5-GCr15 | |
| 17 | 4014000171 | SCREW GB70.1-M8x25-8.8 | |
| 18 | 4120002418305 | PISTON | |
| 19 | 4120002418306 | BUSHING | |
| 20 | 4120002418301 | SEALING KIT | |
| 21 | 4014000204 | Screw | |
| 22 | 4015000098 | WASHER GB93-16-65Mn | |
| 23 | 4120002418307 | SEAT |
