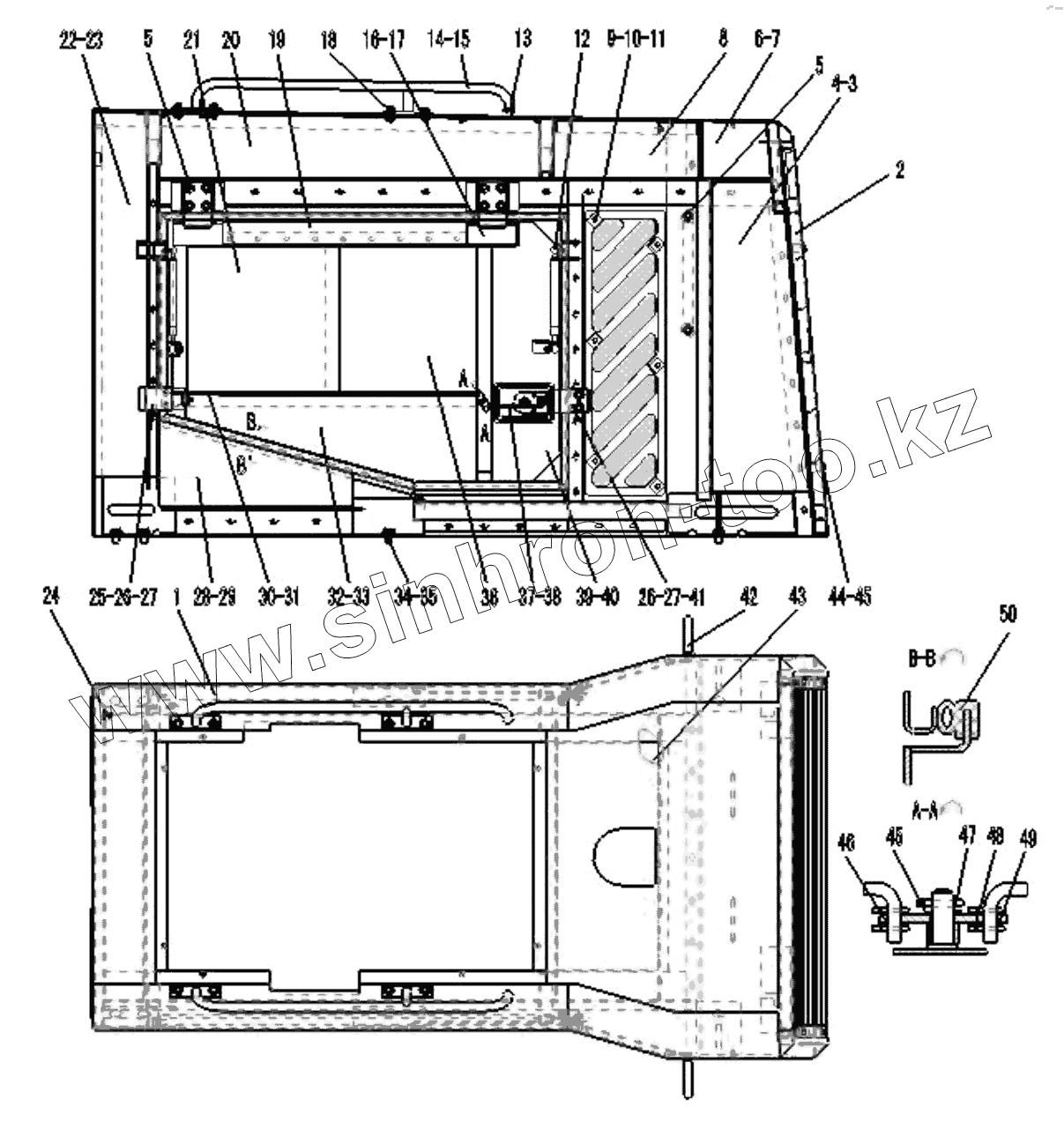

Каталог запасных частей к технике: SDLG LG952H. ENGINE HOOD ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
1 29330022751 EMPTY
2 29330023061 EMPTY
3 29330034421 Sponge
4 29330034431 Sponge
5 4011000560 BOLT
6 29330034601 SPONGE
7 29330034611 SPONGE
8 29330034621 SPONGE
9 4130000075 BOLT GB16674-M6x12EpZn-8.8
10 29330023171 LEFT PROTECTING WIRE NET
11 29330023201 PROTECTING WIRE NET
12 2120900570 PNEUMATIC SPRING
13 29330011232 RUBBER COVER
14 29330016441 LEFT UPPER HANDRAIL
15 29330016461 RIGHT UPPER HANDRAIL
16 29330023111 EMPTY
17 29330023131 EMPTY
18 4011000479 BOLT
19 29330034631 SPONGE
20 29330034641 SPONGE
21 29330034651 SPONGE
22 29330034661 SPONGE
23 29330034671 SPONGE
24 29330034681 SPONGE
25 29330000092 FRONT LOCK PLATE
26 4011000197 BOLT
27 4015000168 WASHER
28 29330034691 SPONGE
29 29330034701 SPONGE
30 3120901142 LEFT LONG ROD
31 3120901143 RIGHT LONG ROD
32 29330034711 SPONGE
33 29330034721 SPONGE
34 4011000094 BOLT
35 29330023161 WASHER 16
36 29330034731 SPONGE
37 29330000181 SHORT LINK
38 29330000171 SHORT LINK
39 29330034741 SPONGE
40 29330034751 SPONGE
41 29330023101 EMPTY
42 29330001891 HANDRAIL
43 29330034761 SPONGE
44 4011000081 BOLT
45 4015000162 Washer
46 29330000241 TURN PLATE
47 4016000119 PIN
48 4015000207 WASHER
49 4016000114 PIN
50 4090000109 DIP RUBBER BAR GB7526-1130
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
