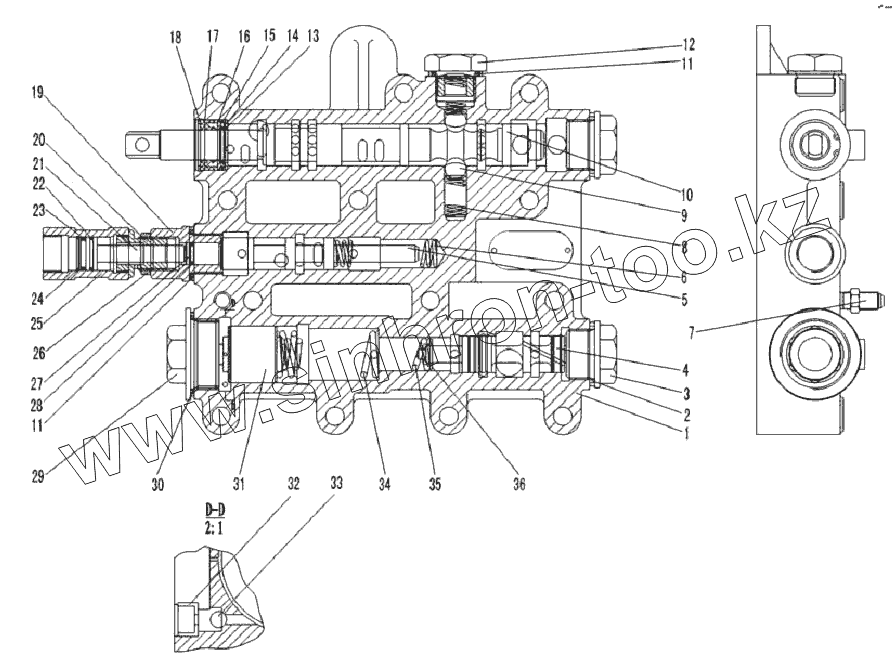

Каталог запасных частей к технике: SDLG LG952H. TRANSMISSION CONTROL LG03-BSF VALVE (350802)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120000064005 | VALVE BODY | |
| 2 | 4015000209 | WASHER | |
| 3 | 4120000064003 | BOLT | |
| 4 | 4120000064007 | VALVE ROD | |
| 5 | 4120000064013 | VALVE ROD | |
| 6 | 4120000064002 | SPRING | |
| 7 | 4120000064006 | MANOMETER JOINT | |
| 8 | 4120000064028 | SPRING | |
| 9 | 4090000120 | STEEL BALL | |
| 10 | 4120000064024 | VALVE ROD | |
| 11 | 4015000122 | WASHER | |
| 12 | 4120000064031 | BOLT | |
| 13 | 4120000064034 | WASHER | |
| 14 | 4030000012 | O-RING | |
| 15 | 4030000731 | O-RING | |
| 16 | 4120000064025 | SPACER SLEEVE | |
| 17 | 4120000064026 | OIL SEAL | |
| 18 | 4015000283 | CHECK RING | |
| 19 | 4120000064017 | BOLT | |
| 20 | 4120000064035 | VALVE SEAT | |
| 21 | 4120000064036 | VALVE ROD | |
| 22 | 4030000268 | O-RING | |
| 23 | 4030000011 | O-RING | |
| 24 | 4015000308 | RETAINER | |
| 25 | 4120000064037 | VALVE BODY | |
| 26 | 4120000064018 | NUT | |
| 27 | 4120000064014 | ROUND PLUG | |
| 28 | 4030000634 | O-RING | |
| 29 | 4120000064001 | BOLT | |
| 30 | 4015000307 | WASHER | |
| 31 | 4120000064011 | SLIDE BLOCK | |
| 32 | 4120000064033 | CIRCULAR FLAT-PLATE | |
| 33 | 4090000154 | STEEL BALL | |
| 34 | 4120000064010 | SPRING | |
| 35 | 4120000064009 | SPRING | |
| 36 | 4120000064008 | SPRING SEAT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
