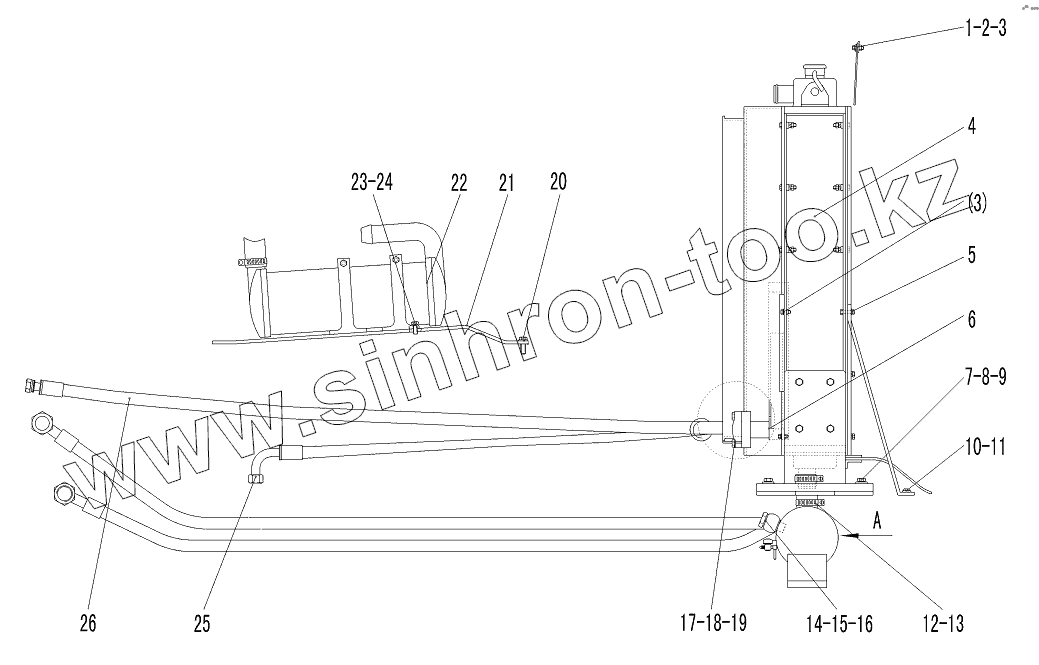

Каталог запасных частей к технике: SDLG LG952H. RADIATOR ASSEMBLY
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29030010411 | PLATE | |
| 2 | 29030010421 | PLATE | |
| 3 | 4011000458 | BOLT | |
| 4 | 4110000771 | RADIATOR LY-LG952-3 | |
| 5 | 4011000455 | BOLT | |
| 6 | 4120002021 | HYDRAULIC OIL RADIATOR | |
| 7 | 4011000092 | BLOT GB5783-M12x50EpZn-8.8 | |
| 8 | 4015000026 | WASHER | |
| 9 | 29330023151 | Washer | |
| 10 | 4011000106 | BOLT | |
| 11 | 29030010391 | WASHER | |
| 12 | 4017000007 | CLAMP | |
| 13 | 4120002461 | HOSE JB8406-B45x135 | |
| 14 | 29030001021 | CONNECTOR | |
| 15 | 4015000203 | WASHER | |
| 16 | 29030001031 | HOSE | |
| 17 | 4011000477 | BOLT | |
| 18 | 4030000130 | O-RING | |
| 19 | 4041000011 | FLANGE | |
| 20 | 4011000560 | BOLT | |
| 21 | 29030010431 | SOLEPLATE | |
| 22 | 4120000098 | WATER-COOLED OIL RADIATOR | |
| 23 | 4015000025 | Washer | |
| 24 | 4011000082 | BOLT | |
| 25 | 29030010191 | HOSE | |
| 26 | 29030010181 | HOSE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
