Каталог запасных частей к технике: SDLG LG952H. LINKAGE STRUCTURE
1
2
3
3
4
4
4
4
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
8
8
9
9
9
9
9
9
10
11
12
13
14
15
15
15
15
16
16
17
17
18
19
19
20
20
20
20
20
20
20
20
21
21
21
21
22
22
22
22
23
23
23
23
24
24
25
26
26
27
28

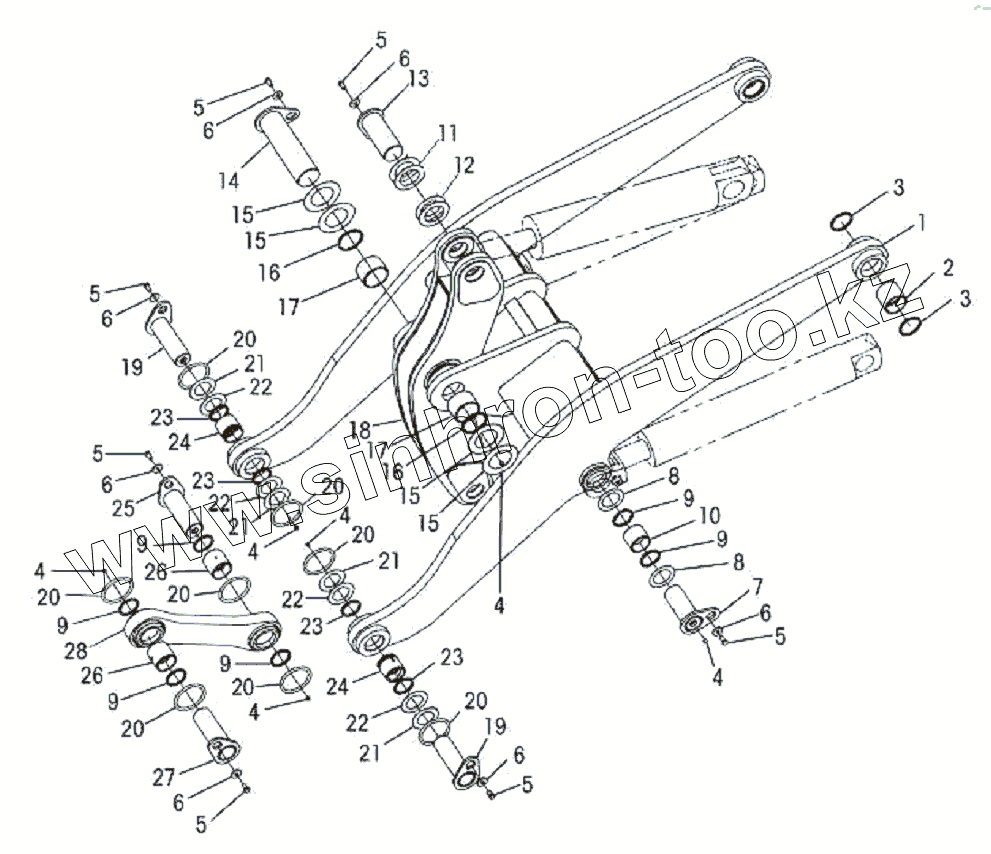

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29150010991 | LIFT ARM | |
| 2 | 4043000030 | BUSH | |
| 3 | 4043000057 | PUSTRING | |
| 4 | 4030000065 | GREASE NIPPLE | |
| 5 | 4011000094 | BOLT | |
| 6 | 4040000002 | WASHER | |
| 7 | 4043000014 | PIN | |
| 8 | 4043000035 | SPACER | |
| 9 | 4043000056 | PUSTRING | |
| 10 | 4043000028 | BUSH | |
| 11 | 4043000037 | SPACER | |
| 12 | 4043000038 | SPACER | |
| 13 | 4043000021 | PIN | |
| 14 | 4043000338 | PIN LGB301-110x212Rx405/2-40Cr | |
| 15 | 4043000043 | SPACER LGB303-110x180x1 | |
| 16 | 4043000058 | PUSTRING | |
| 17 | 4043000031 | BUSH | |
| 18 | 29150009701 | ROCKER | |
| 19 | 4043000173 | PIN | |
| 20 | 4043000059 | O-RING | |
| 21 | 4043000033 | SPACER | |
| 22 | 4043000034 | SPACER | |
| 23 | 4043000055 | PUSTRING | |
| 24 | 4043000026 | BUSH | |
| 25 | 4043000015 | PIN | |
| 26 | 4043000027 | BUSH | |
| 27 | 4043000060 | PIN | |
| 28 | 29150001041 | LINDAGE ROD |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
