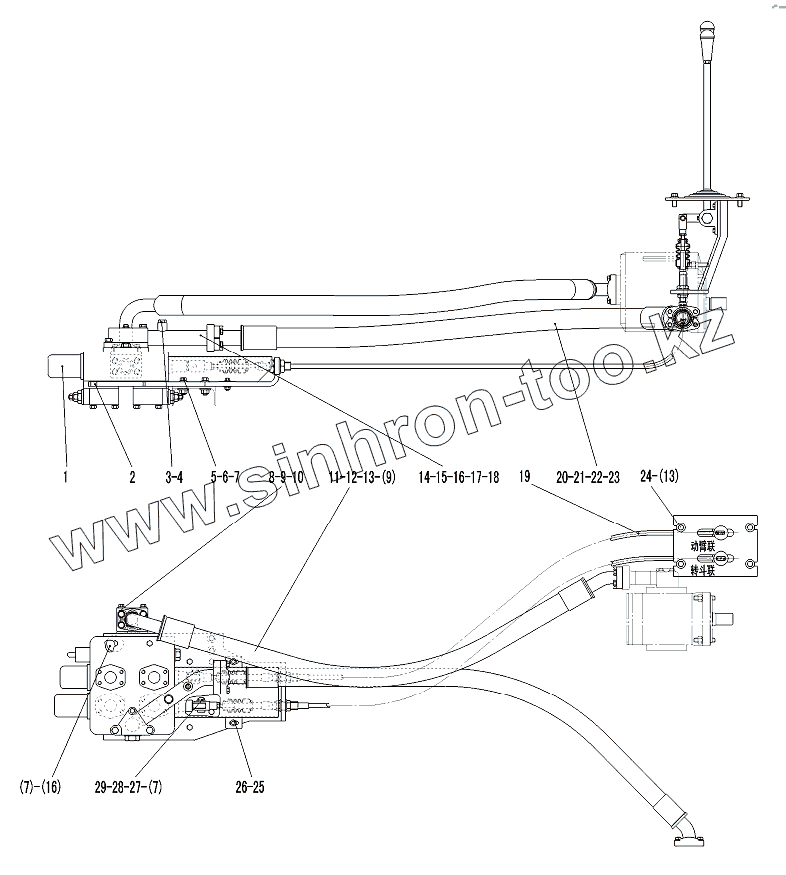

Каталог запасных частей к технике: SDLG LG952H. HYDRAULIC CONTROL ASSEMBLY
1
2
3
4
5
6
7
7
7
8
9
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4120002432 | CONTROL VAVLE DFS-32-17 | |
| 2 | 29120009141 | MOUNTED PLATE OF MULTIPLE UNIT VALVE | |
| 3 | 4041000774 | PLUG | |
| 4 | 4041000767 | O-RING | |
| 5 | 4011000477 | BOLT | |
| 6 | 4013000011 | NUT | |
| 7 | 4015000168 | WASHER | |
| 8 | 29120017371 | OIL INPUT BLOCK OF CONTROL VAVLE | |
| 9 | 4030000029 | O-RING | |
| 10 | 4011000136 | BOLT GB16674-M10x85EpZn-8.8 | |
| 11 | 29120017401 | OIL INPUT PIPE OF CONTROL VAVLE | |
| 12 | 4041000056 | FLANGE | |
| 13 | 4011000475 | BOLT | |
| 14 | 29120009161 | RENTURN TUBE OF MULTIPLE UNIT VALVE | |
| 15 | 4011000058 | BOLT | |
| 16 | 4011000056 | BOLT | |
| 17 | 4011000230 | BOLT GB16674-M10x65EpZn-8.8 | |
| 18 | 4030000031 | O-RING | |
| 19 | 29120015311 | CABLE SHAFT | |
| 20 | 4041001386 | PIPE LGB161-014147 | |
| 21 | 4041000011 | FLANGE | |
| 22 | 4030000130 | O-RING | |
| 23 | 4011000479 | BOLT | |
| 24 | 4120001962 | CONTROL SYSTEM LG12-952CZJG02 | |
| 25 | 29120009111 | COVER SHEET | |
| 26 | 4011000455 | BOLT | |
| 27 | 29120000071 | PIN | |
| 28 | 29120000081 | YOKE CONNECTOR | |
| 29 | 4016000035 | SPLIT PIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
