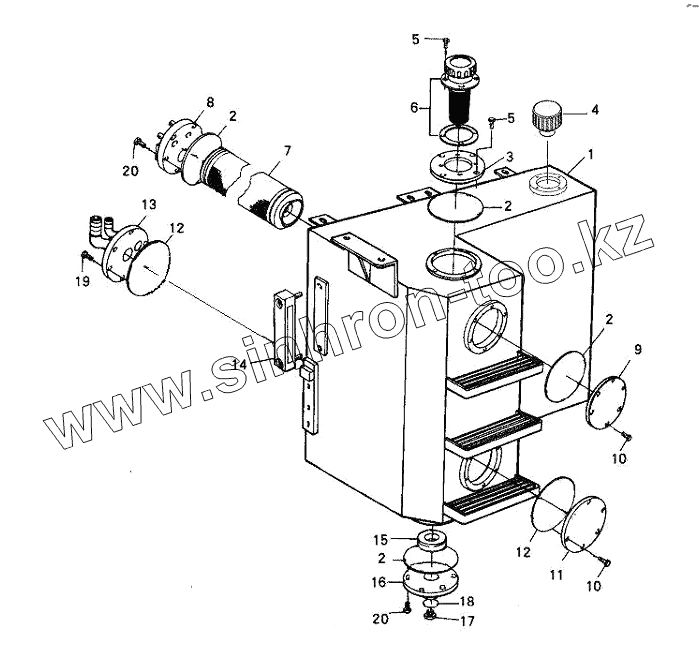

Каталог запасных частей к технике: SDLG LG952. HYDRAULIC TANK ASSEMBLY
/33.gif)
1
2
2
2
2
3
4
5
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 29100007731 | HYDRAULIC TANK BODY | |
| 2 | 4030000304 | 0-RING 155X3.55G | |
| 3 | 29100007751 | FLANGE | |
| 4 | 4120001088 | GAS-EXCHANGE FILTER | |
| 5 | 4011000458 | BOLT | |
| 6 | 4120000452 | OIL-SUPPLYING FILTER | |
| 7 | 29100008081 | STRAIN CORE | |
| 8 | 29100007941 | STRAIN FLANGE | |
| 9 | 29100007761 | FLANGED CAP | |
| 10 | 4011000474 | BOLT | |
| 11 | 29100007741 | FLANGED CAP | |
| 12 | 4030000266 | 0-RING 185x3.55G | |
| 13 | 29100008411 | FLANGE | |
| 14 | 4120000093 | GAUGE LEVEL | |
| 15 | 4190000007 | RING MAGNET | |
| 16 | 29100008011 | FLANGE | |
| 17 | 4041000192 | PLUG | |
| 18 | 4030000265 | O-RING | |
| 19 | 4011000475 | BOLT | |
| 20 | 4011000163 | BOLT GB16674-M10x40EpZn-8.8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
