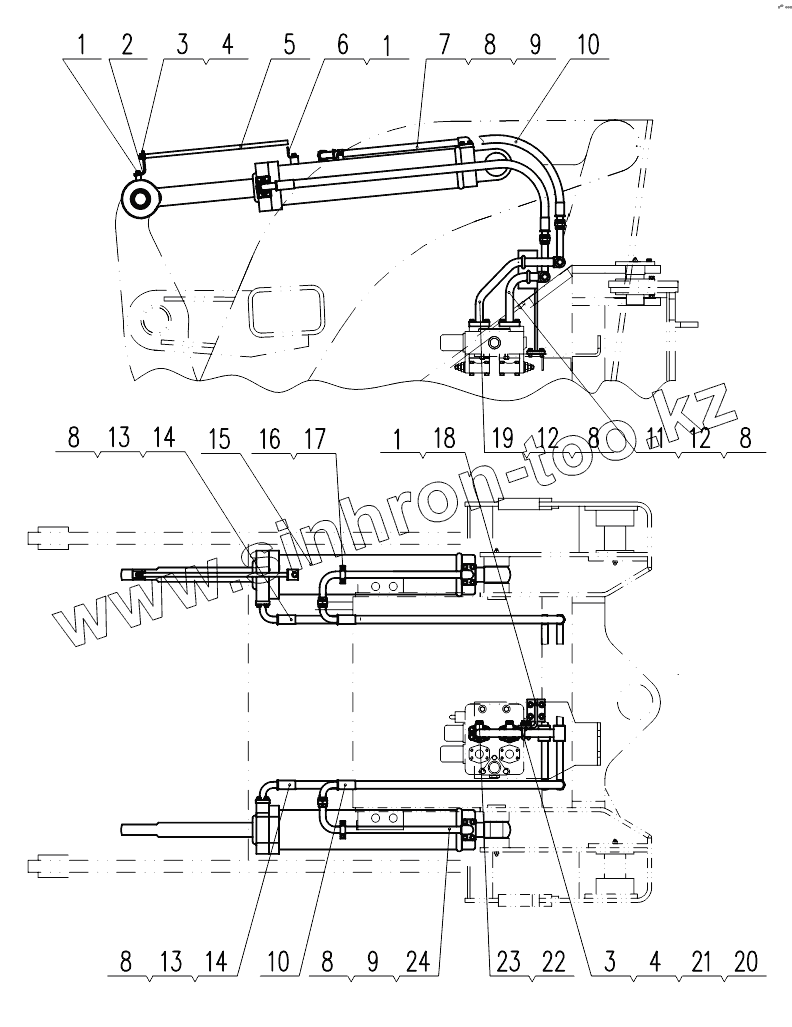

Каталог запасных частей к технике: SDLG LG952. TILT CYLINDER HYDRAULIC SYSTEM
1
1
1
2
3
3
4
4
5
6
7
8
8
8
8
8
8
9
9
10
10
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4011000447 | BOLT | |
| 2 | 2914000002 | CLAMPING PLATE | |
| 3 | 4015000162 | Washer | |
| 4 | 4013000007 | NUT | |
| 5 | 2914000003 | INDICATING ROD OF BUCKET | |
| 6 | 2914000004 | CONDUIT OF INDICATING ROD | |
| 7 | 2914000896 | BIG CHAMER TUBE OF THE RIGHT TILT CYLINDER | |
| 8 | 4011000475 | BOLT | |
| 9 | 4030000026 | O-RING | |
| 10 | 4041000600 | PIPE LGB128-012125 | |
| 11 | 2914000897 | SMALL CHAMER THAMER TUIKE TROM | |
| 12 | 4030000029 | O-RING | |
| 13 | 4041000056 | FLANGE | |
| 14 | 2914000898 | PIPEOF THE TILT CYLINDER | |
| 15 | 4120001326 | TILT CYLINDER | |
| 16 | 4011000461 | BOLT | |
| 17 | 2913001032 | CLAMP | |
| 18 | 2914000910 | SHELF | |
| 19 | 2914000900 | BIG CHAMER THAMER TUIKE TROM | |
| 20 | 4041001018 | PLATE LGB160-3040 | |
| 21 | 4041001017 | U-BOLT LGB159-13040 | |
| 22 | 4041000767 | O-RING | |
| 23 | 4041000774 | PLUG | |
| 24 | 2914000899 | BIG CHAMER TUBE OF THE LEFT TILT CYLINDER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
