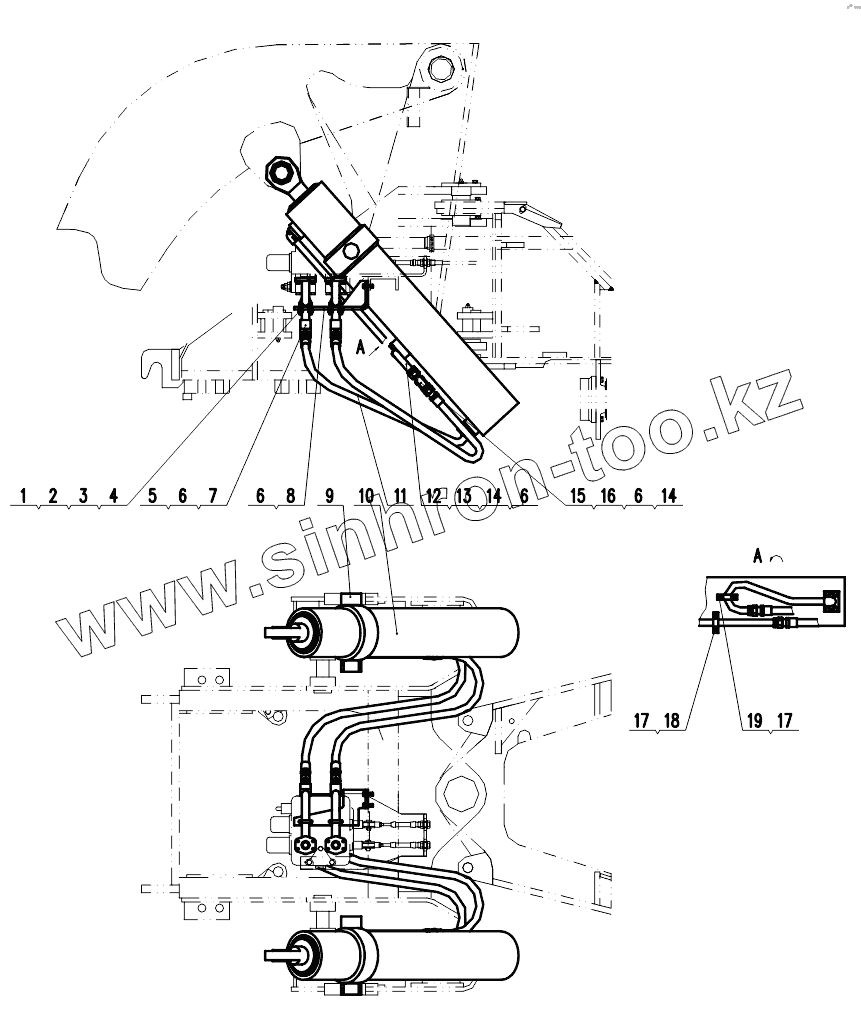

Каталог запасных частей к технике: SDLG LG952. LIFTING CYLINDER HYDRAULIC SYSTEM
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4015000162 | Washer | |
| 2 | 4013000007 | NUT | |
| 3 | 4041001018 | PLATE LGB160-3040 | |
| 4 | 4041001017 | U-BOLT LGB159-13040 | |
| 5 | 4030000029 | O-RING | |
| 6 | 4011000475 | BOLT | |
| 7 | 2913000905 | TUBE | |
| 8 | 2913001029 | SHELF | |
| 9 | 2913000906 | BUSTING | |
| 10 | 4120000170 | LIFT ARM CYLINDER HSGK-160x80x930-380 | |
| 11 | 4041000741 | PIPE LGB127-012134 | |
| 12 | 2913000907 | OIL TUBE ASSEMBLY OF BIG CHAMBER LIFTING CYLINDER | |
| 13 | 2913000908 | OIL TUBE ASSEMBLY OF BIG CHAMBER LIFTING CYLINDER | |
| 14 | 4030000026 | O-RING | |
| 15 | 2913000909 | OIL TUBE ASSEMBLY OF SMALL CHAMBER LIFTING CYLINDER | |
| 16 | 2913000910 | OIL TUBE ASSEMBLY OF SMALL CHAMBER LIFTING CYLINDER | |
| 17 | 4011000461 | BOLT | |
| 18 | 2913001032 | CLAMP | |
| 19 | 2913000912 | CLAMP |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
