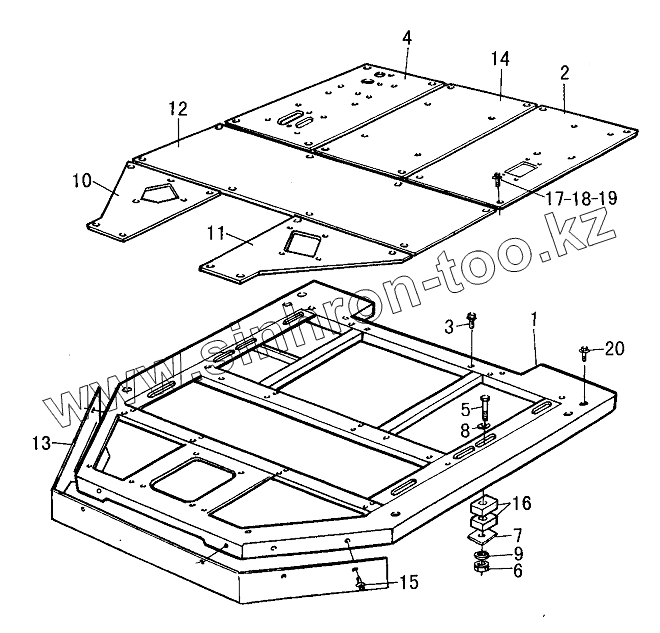

Каталог запасных частей к технике: SDLG LG952. BENCH GROUP
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2120900601 | BENCH GROUP | |
| 2 | 2931000866 | LEFT BOTTOM PLATE | |
| 3 | 4011000144 | BOLT | |
| 4 | 2120900602 | RIGHT BOTTOM PLATE | |
| 5 | 4011000196 | BOLT GB5782-M18x80EpZn-8.8 | |
| 6 | 4013000018 | NUT | |
| 7 | 3120900280 | CLAMP PLATE | |
| 8 | 4015000182 | WASHER | |
| 9 | 4015000029 | WASHER | |
| 10 | 3120900281 | RIGHT-FRONT BOTTOM PLATE | |
| 11 | 3120900282 | LEFT-RIGHT BOTTOM PLATE | |
| 12 | 2931001084 | FRONT BOTTOM PLATE | |
| 13 | 3120901185 | FRONT SIDE-PLATE | |
| 14 | 2880904495 | CENTER BOTTOM PLATE | |
| 15 | 4011000458 | BOLT | |
| 16 | 3120900285 | RUBBER | |
| 17 | 4011000105 | BOLT | |
| 18 | 4015000072 | WASHER | |
| 19 | 4015000036 | WASHER | |
| 20 | 4011000151 | BOLT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
