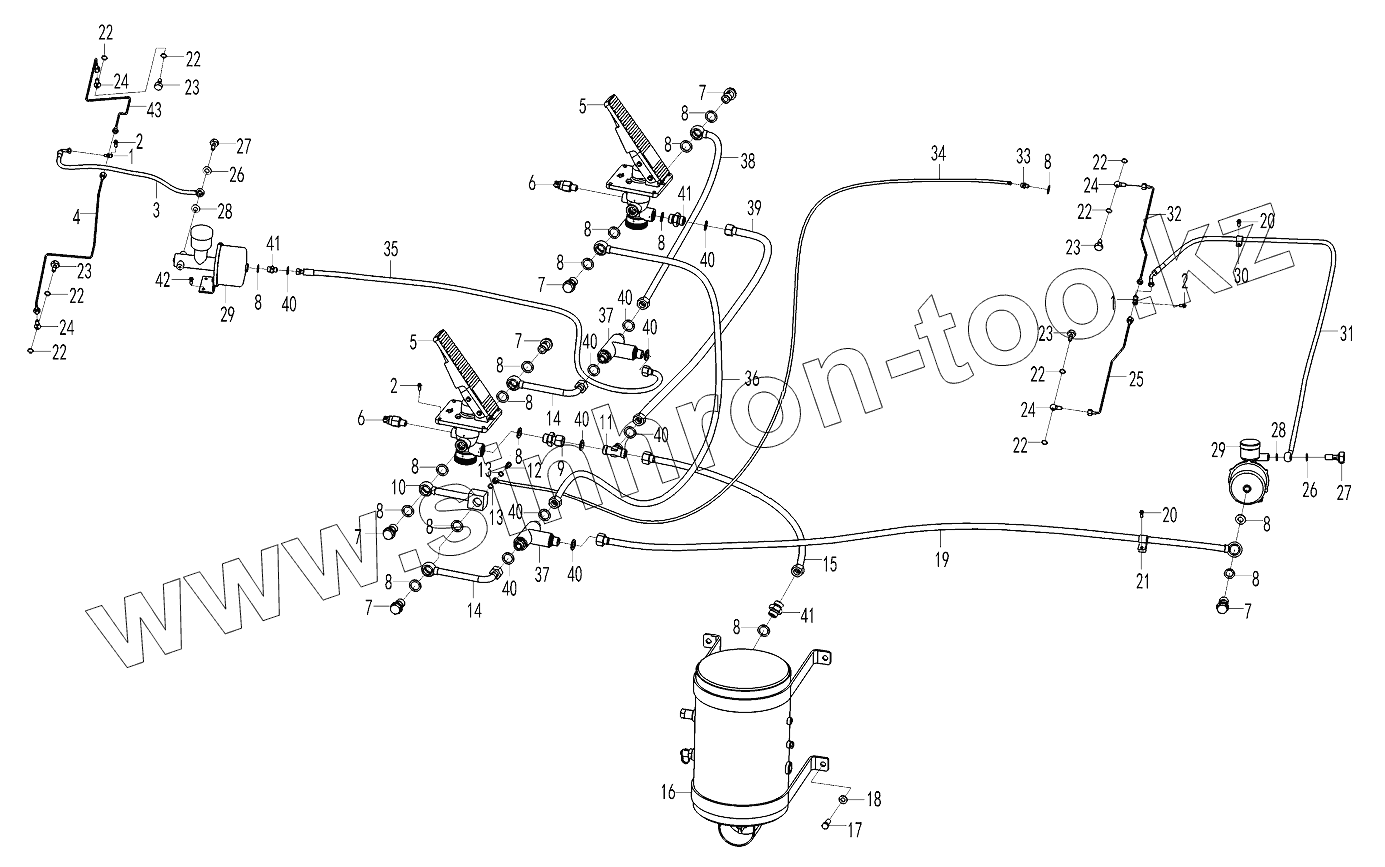

Каталог запасных частей к технике: SDLG LG944MSK. Service break assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
4
5
5
6
6
7
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
20
21
22
22
22
22
22
22
22
22
23
23
23
23
24
24
24
24
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
37
38
39
40
40
40
40
40
40
40
40
40
40
41
41
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 29220000131 CONNECTOR
2 4011000455 BOLT
3 4041000821 PIPE
4 29220016791 Brake pipe
5 4120001795 BRAKE CONTROL VALVE LY60F
6 4130000521 SWITCH OF BRAKE LIGHT
7 29010000041 BOLT
8 29010000061 WASHER
9 29220007691 JOINT
10 29220007921 TUBE
11 29220007701 TEE OF THE OIL LINE
12 29220009111 BOLT
13 29220009121 WASHER
14 29220007711 TUBE
15 29220004031 PIPE FROM AIR RESERVOIR TO BRAKE VALVE
16 29220012231 Air reservoir
17 4011000089 BOLT
18 4015000186 WASHER
19 4041001122 TUBE
20 4011000461 BOLT
21 29010000031 Clamp
22 4030000551 O-ring
23 29220014801 Nipple
24 29220014811 Block
25 29220016831 Brake pipe
26 29220000021 WASHER
27 29220000161 CONNECTER
28 29220000171 WASHER
29 4120000090 BOOSTER
30 26170004651 Clamp
31 4041002223 Hose
32 29220016851 Brake pipe
33 29220008451 JOINT
34 4041002170 Hose
35 4041001725 Hose assembly
36 4041000998 PIPE
37 4120000248 SHUTTLE VALVE
38 4041001124 PIPE
39 29220007731 TUBE
40 29010000051 WASHER
41 29010000071 CONNECTOR
42 4011000447 BOLT
43 29220016811 Brake pipe
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
