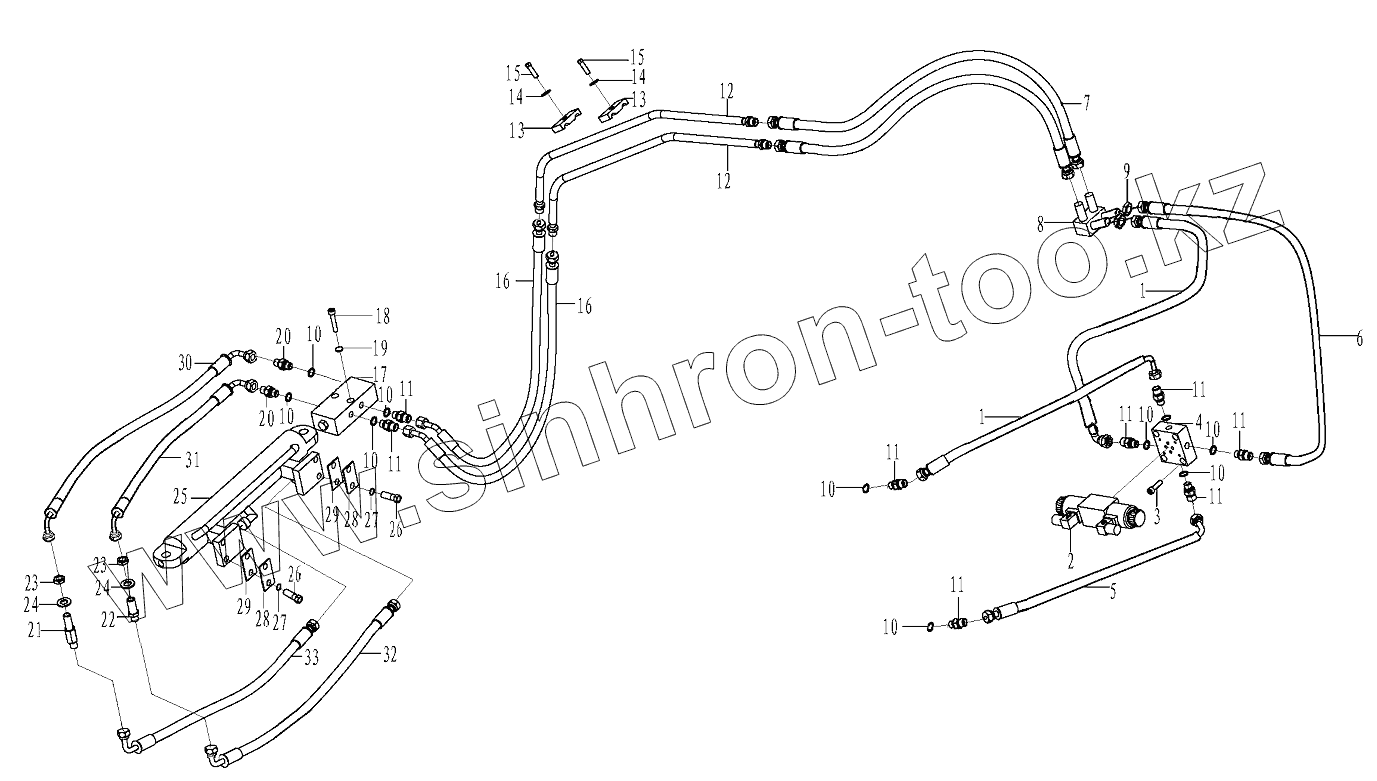

Каталог запасных частей к технике: SDLG LG944MSK. Quick-change equipment hydraulic assembly

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

10

10

10

10

10

10

10

10

11

11

11

11

11

11

11

11

12

12

13

13

14

14

15

15

16

16

17

18

19

20

20

21

22

23

23

24

24

25

26

26

27

27

28

28

29

29

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4041000603		Hose assembly
2	4120000368		SOLENOID DIRECTIONAL VALVE
3	4011000448		SCREW
4	29180007862		Valve seat
5	4041000626		PIPE
6	4041001943		Hose assembly
7	4041000733		Hose assembly
8	29180007931		Nipple
9	4013000123		NUT
10	4041000767		O-RING
11	4041000604		JOINT
12	29180009261		Pipe
13	29180007961		Plate
14	4015000072		WASHER
15	4011000107		BOLT
16	4041001120		Hose assembly
17	4120001741		Non-return valve
18	4014000190		Screw
19	4015000036		WASHER
20	4041000133		Nipple
21	29180012351		Nipple
22	29180012161		Elbow nipple
23	4013000190		Nut
24	4015000177		WASHER
25	4120004913		Hydraulic cylinder
26	4011000090		BOLT
27	4015000186		WASHER
28	29180012441		Shim
29	29180012451		Shim
30	29180012331		Hose assembly
31	29180012341		Hose assembly
32	4041001971		Hose assembly
33	4041001972		Hose assembly

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
