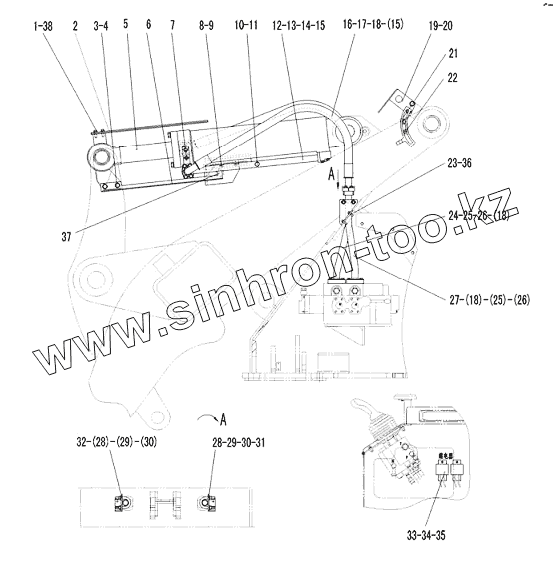

Каталог запасных частей к технике: SDLG LG938L. TILT CYLINDER ASSEMBLY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
18
19
20
21
22
23
24
25
25
26
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4011000081 | BOLT | |
| 2 | 29140009881 | INDICATING ROD OF BUCKET | |
| 3 | 4011000145 | BOLT | |
| 4 | 4013000013 | NUT | |
| 5 | 4120001083 | TILT CYLINDER | |
| 6 | 29140008371 | INDICATION ROD OF TILT CYLINDER | |
| 7 | 4011000080 | BOLT | |
| 8 | 29140007581 | BRACKET OF APPROACH SWITCH | |
| 9 | 4011000479 | BOLT | |
| 10 | 4041000774 | PLUG | |
| 11 | 4041000767 | O-RING | |
| 12 | 29140008441 | BIG CHAMBER TUBE OF TILT CYLINDER | |
| 13 | 4011000309 | BOLT | |
| 14 | 4011000473 | BOLT | |
| 15 | 4030000026 | O-RING | |
| 16 | 4041000939 | PIPE | |
| 17 | 4041000043 | FLANGE | |
| 18 | 4011000475 | BOLT | |
| 19 | 29140007541 | FRAME OF ADJACENT SWICH | |
| 20 | 4130000678 | APPROACH SWITCH | |
| 21 | 29140007551 | INDICATIONG PLATE OF LIFTING CYLINDER | |
| 22 | 4011000137 | BOLT | |
| 23 | 4011000105 | BOLT | |
| 24 | 29140008401 | OIL TUBE OF SMALL CHAMBEROF TILT CYLINDER | |
| 25 | 4030000029 | O-RING | |
| 26 | 4041000027 | FLANGE | |
| 27 | 29140008411 | OIL TUBE OF BIG CHAMBEROF TILT CYLINDER | |
| 28 | 4015000162 | Washer | |
| 29 | 4013000007 | NUT | |
| 30 | 4041000958 | U-BOLT | |
| 31 | 29140004061 | STEADY REST A | |
| 32 | 29140004071 | STEADY REST B | |
| 33 | 4130000011 | MIDDLE RELAY | |
| 34 | 4014000048 | SCREW | |
| 35 | 4015000110 | WASHER | |
| 36 | 4015000072 | WASHER | |
| 37 | 4130000010 | APPROACH | |
| 38 | 4015000197 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
