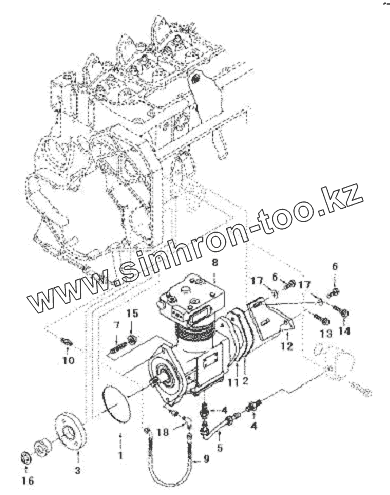

Каталог запасных частей к технике: SDLG LG938L. COMPRESSOR,AIR CP 9002-03ZZ

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	4110000555004		SEAL, O RING
2	4110000555207		COVER, AIR COMPRESSOR
3	4110000555076		GEAR, ACCESSORY DRIVE
4	4110000555199		CONNECTOR, MALE
5	4110000555078		TUBE, LUB OIL DRAIN
6	4110000081152		SCREW, HEX FLANGE HEAD
7	4110000555173		STUD
8	4110000555083		COMPRESSOR, AIR
9	4110000555040		HOSE, FLEXIBLE
10	4110000555087		CONNECTOR, MALE
11	4110000555081		GASKET, AIR COMPRESSOR
12	4110000555082		BRACE, AIR COMPRESSOR
13	4110000555109		SCREW, HEXAGON HEAD CAP
14	4110000555110		SCREW, HEXAGON HEAD CAP
15	4110000081147		NUT, HEXAGON FLANGE
16	4110000555094		NUT, HEXAGON FLANGE
17	4110000555014		WASHER, SPRING
18	4110000555085		ELBOW, MALE ADAPTER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
