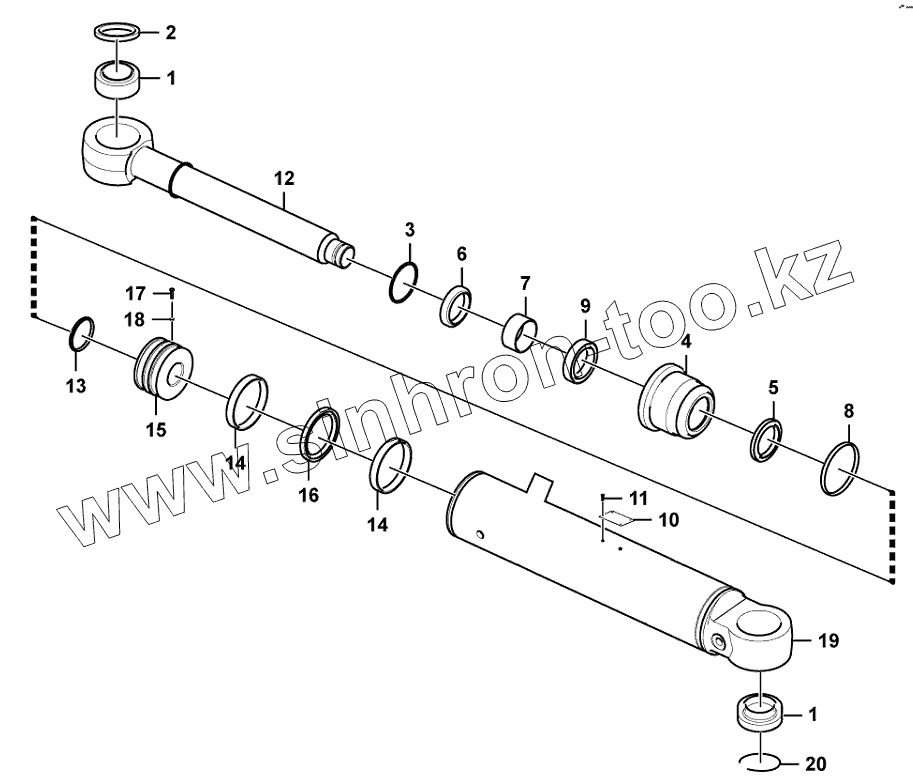

Каталог запасных частей к технике: SDLG LG938F. Steering cylinder assembly (371401)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 4120001004009 Spherical plain bearing
2 4120001004010 Lock ring
3 4120001004007 Sealing ring kit
4 4120001004016 Cover
5 4120001004007 Sealing ring kit
6 4120001004007 Sealing ring kit
7 4120001004007 Sealing ring kit
8 4120001004007 Sealing ring kit
9 4120001004007 Sealing ring kit
10 4120001004023 Scutcheon
11 4019000001 RIVET
12 4120001004019 Piston rod
13 4120001004007 Sealing ring kit
14 4120001004007 Sealing ring kit
15 4120001004012 Piston
16 4120001004007 Sealing ring kit
17 4120001004011 Bolt
18 4090000063 Ball
19 4120001004008 Cylinder tube
20 4015000261 CHECK RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
