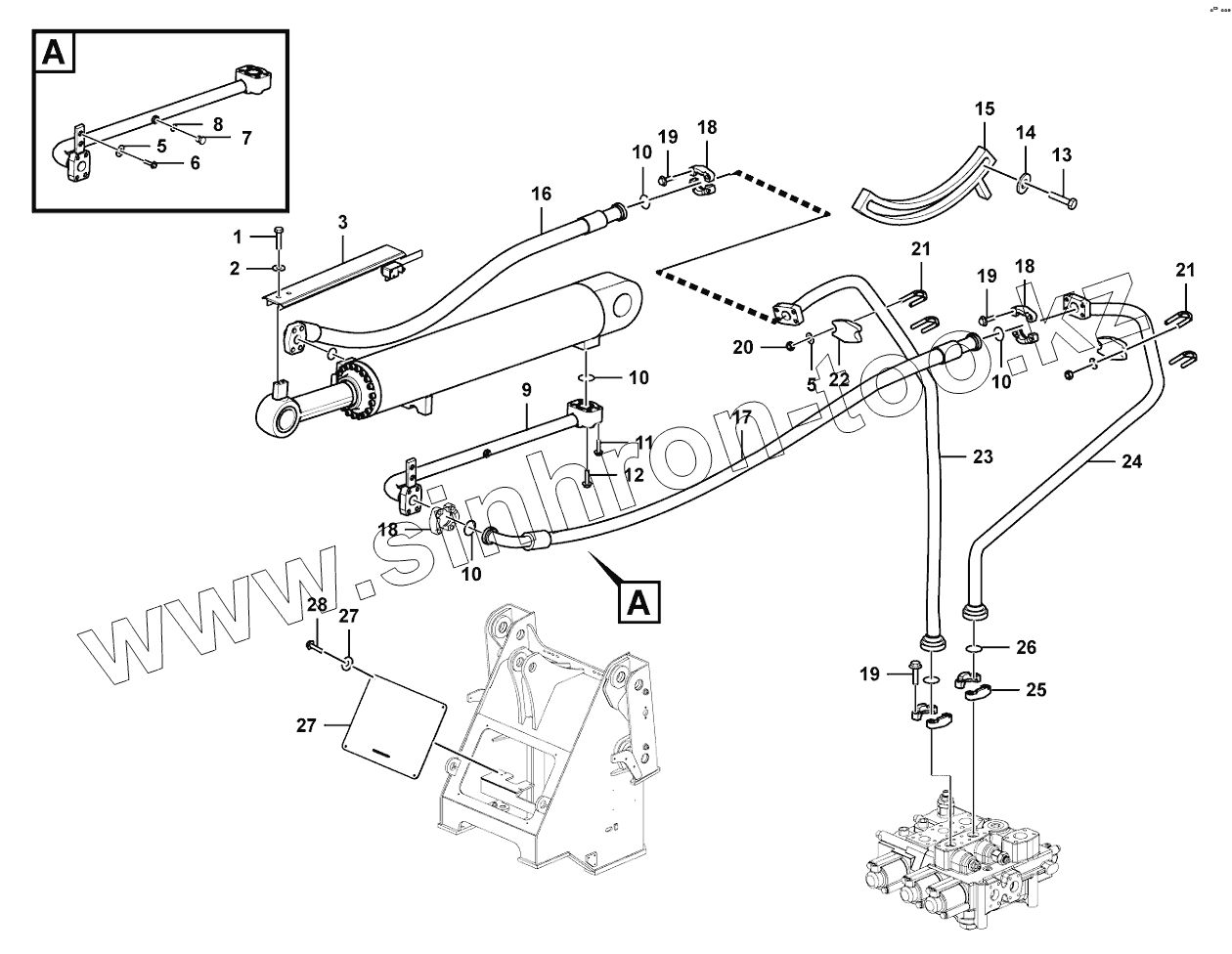

Каталог запасных частей к технике: SDLG LG938F. Cylinder assembly

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
5
5
6
7
8
9
10
10
10
10
11
12
13
14
15
16
17
18
18
18
19
19
19
20
21
21
22
23
24
25
26
27
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 4011001248 Screw
2 4015000433 Washer
3 29140015931 Indicator plate
4 4120005071 Tilt cylinder
5 4015000426 Washer
6 4011001238 Screw
7 4041000774 PLUG
8 4041000767 O-RING
9 29140008441 BIG CHAMBER TUBE OF TILT CYLINDER
10 4030000026 O-RING
11 4011001288 Screw
12 4011001298 Screw
13 4011001239 Bolt
14 4015000428 Washer
15 29140007551 INDICATIONG PLATE OF LIFTING CYLINDER
16 4041001902 Hose assembly
17 4041001903 Hose assembly
18 4041000043 FLANGE
19 4011001300 Screw
20 4013000370 Nut
21 29130018011 Screw
22 4041001018 PLATE LGB160-3040
23 29140015091 Pipe
24 29140015111 Pipe
25 4041000027 FLANGE
26 4030000029 O-RING
27 29140015121 Cover paper
28 4011001246 Screw
29 4015000425 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
