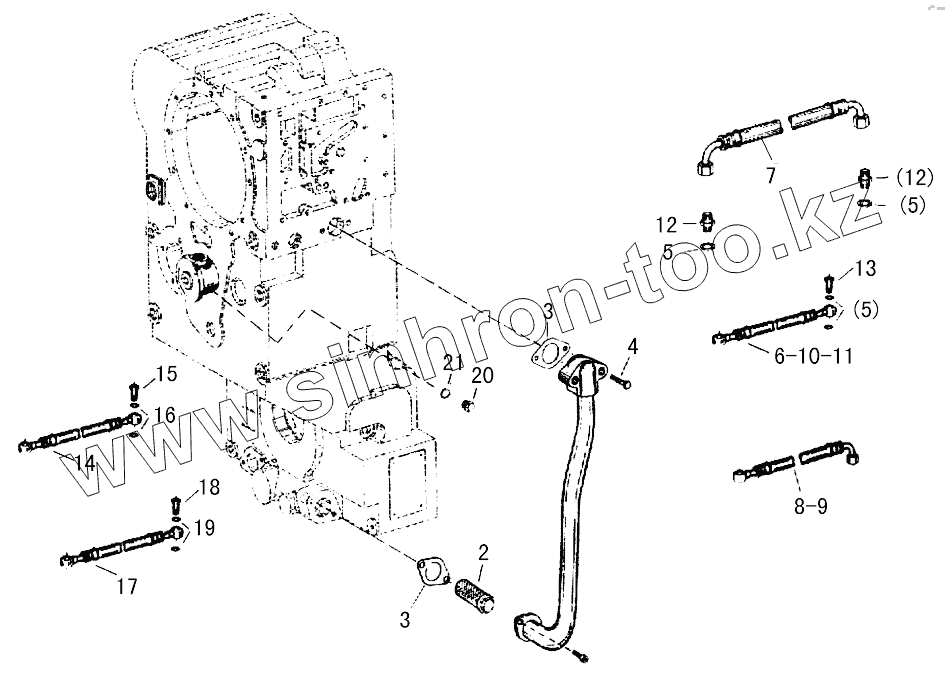

Каталог запасных частей к технике: SDLG LG938. SUCTION PIPE ASSY
1
2
3
3
4
5
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | YD12221001 | SUCTION PIPE ASSY | |
| 2 | 4644221821 | SUCTION PIPE ASSY | |
| 3 | 4644321244 | GASKET | |
| 4 | GB/T5782-2000 | BOLT | |
| 5 | Q20-03 | WASHER | |
| 6 | 0501204427 | HOSE TUBE | |
| 7 | 0501204673 | HOSE TUBE | |
| 8 | 0501204523 | HOSE TUBE | |
| 9 | 0501204422 | HOSE TUBE | |
| 10 | 0501204427 | HOSE TUBE | |
| 11 | 0501204427 | HOSE TUBE | |
| 12 | 0637842509 | ADAPTER | |
| 13 | 0737835153 | HOLLOW BOLT | |
| 14 | YD13211002 | SUCTION TUBE | |
| 15 | Q21-18 | HOLLOW BOLT | |
| 16 | Q20-03 | WASHER | |
| 17 | YD13211003 | SUCTION TUBE | |
| 18 | Q21-19 | HOLLOW BOLT | |
| 19 | Q20-03 | WASHER | |
| 20 | 0636305007 | PLUG | |
| 21 | Q20-03 | WASHER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
